สถานที่กำเนิด: | ประเทศจีน |
ชื่อแบรนด์: | HDB |
ได้รับการรับรอง: | SGS , ASME , ISO9001 , EN , CE |
หมายเลขรุ่น: | HRSG Heat Recovery Steam Generator |
จำนวนสั่งซื้อขั้นต่ำ: | 1 ชุด |
---|---|
ราคา: | Negotiable |
รายละเอียดการบรรจุ: | บรรจุสมุทร |
เวลาการส่งมอบ: | 30 ~ 50 วัน |
เงื่อนไขการชำระเงิน: | L / C, T / T, Wester N Union |
สามารถในการผลิต: | 500 ตันต่อเดือน |
การใช้: | อุตสาหกรรมและสถานีพลังงาน | สไตล์: | ตามแนวนอน |
---|---|---|---|
ความดัน: | แรงดันต่ำ / ปานกลาง / สูง | เงื่อนไข: | ใหม่ |
น้ำหนัก: | ที่กำหนดเอง | ใบสมัคร: | เครื่องทำความร้อน / น้ำร้อน |
แสงสูง: | หม้อไอน้ำกู้คืนความร้อนทิ้งหม้อไอน้ำอุตสาหกรรมและเครื่องกำเนิดไอน้ำกู้คืนความร้อน,industrial boilers and heat recovery steam generators |

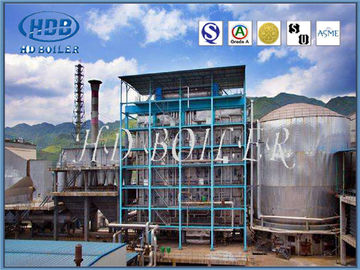

เครื่องกำเนิดไอน้ำกู้คืนความร้อนประสิทธิภาพสูงสำหรับน้ำร้อนสำหรับอุตสาหกรรม
หม้อไอน้ำ HRSG คืออะไร?
หม้อไอน้ำ HRSG เป็นที่รู้จักกันทั่วไปว่า "หม้อต้มความร้อนทิ้ง"
เป็นหม้อไอน้ำที่สร้างน้ำร้อนหรือไอน้ำจากก๊าซหุงต้มที่มีอุณหภูมิสูงหรือความร้อนเหลือทิ้งจากผลิตภัณฑ์อุตสาหกรรมร้อนจากกังหันก๊าซในเตาเผาอุตสาหกรรมและเครื่องยนต์ดีเซลกำลังสูง
สามารถกู้คืนความร้อนเหลือทิ้งจำนวนมากประหยัดน้ำมันลดต้นทุนการผลิตและลดมลภาวะต่อสิ่งแวดล้อมที่เกิดจากการปล่อยควัน
หม้อไอน้ำ HRSG ใช้กันอย่างแพร่หลายในด้านเคมีปิโตรเลียมโลหะกระดาษวัสดุก่อสร้างและแผนกอื่น ๆ
คุณสมบัติของหม้อไอน้ำ HRSG คืออะไร?
ก๊าซไอเสียที่มีอุณหภูมิสูงที่ปล่อยออกมาจากการเผาไหม้ของถ่านหินจะถูกเคลื่อนย้ายผ่านปล่องควันไปยังทางเข้าของหม้อต้มความร้อนทิ้งจากนั้นไหลผ่านเครื่องทำความร้อนเครื่องระเหยและเครื่องประหยัดพลังงานและในที่สุดก็ระบายออกสู่ชั้นบรรยากาศผ่านทางปล่องไฟอุณหภูมิไอเสียโดยทั่วไปอยู่ที่ 150 ° 180 ℃ความร้อนที่ปล่อยออกมาจากการลดลงของอุณหภูมิของก๊าซไอเสียจากอุณหภูมิสูงไปยังอุณหภูมิไอเสียจะถูกใช้เพื่อเปลี่ยนน้ำให้เป็นไอน้ำน้ำป้อนหม้อไอน้ำจะเข้าสู่เครื่องประหยัดพลังงานก่อนและน้ำจะดูดซับความร้อนในเครื่องประหยัดพลังงานและทำให้ความร้อนต่ำกว่าความดันถังซักเล็กน้อยหลังจากน้ำเข้าหม้อไอน้ำผสมกับน้ำอิ่มตัวในถังแล้วท่อที่ตกลงมาตามส่วนล่างของถังจะเข้าสู่เครื่องระเหยเพื่อดูดซับความร้อนและเริ่มผลิตไอน้ำโดยปกติน้ำเพียงบางส่วนจะกลายเป็นไอน้ำดังนั้นจึงเป็น ส่วนผสมของไอน้ำและน้ำที่ไหลในเครื่องระเหยส่วนผสมของไอน้ำและน้ำออกจากเครื่องระเหยและเข้าสู่ถังด้านบนและแยกออกจากกันโดยอุปกรณ์แยกไอน้ำและน้ำและน้ำจะตกลงไปในช่องว่างของน้ำในท่อหม้อเพื่อดูดซับความร้อนและผลิตไอน้ำต่อไปในขณะที่ไอน้ำเข้าสู่ superheater จากส่วนบนของหม้อไอน้ำดูดซับความร้อนเพื่อเปลี่ยนไอน้ำอิ่มตัวให้เป็นไอน้ำร้อนยวดยิ่งตามสามขั้นตอนของกระบวนการผลิตไอน้ำมีพื้นผิวทำความร้อนสามแบบ ได้แก่ เครื่องประหยัดเครื่องระเหยและฮีตเตอร์หากไม่จำเป็นต้องใช้ไอน้ำร้อนยวดยิ่งจำเป็นต้องใช้เฉพาะไอน้ำอิ่มตัวเท่านั้นและไม่สามารถติดตั้งฮีตเตอร์ได้เมื่อมีไอน้ำอุ่นสามารถเพิ่มเครื่องทำความร้อนได้
หม้อไอน้ำ HRSG มีลักษณะอย่างไร?
คุณสมบัติเตาเผา (AQC) HRSG | คุณสมบัติเตาเผา (SP) HRSG |
1. โครงสร้างการประกอบแบบโมดูลาร์การขยายตัวของการปิดผนึกที่เชื่อถือได้ | 1. ท่อและส่วนหัวของพื้นผิวทำความร้อนที่มีโครงสร้างการเชื่อมต่อแบบส่วนตัวช่วยลดแรงกระแทกและการสั่นสะเทือนทางกล |
2. ใช้ท่อครีบสวมความดันชิ้นส่วนหม้อไอน้ำประกันชีวิต | 2. โดยโหมดทำความสะอาดการสั่นสะเทือนเชิงกลโหมดทำความสะอาดอย่างต่อเนื่องส่งผลกระทบเพียงเล็กน้อยต่อการทำงานของระบบ |
3. เทคโนโลยีแฟลชที่ไม่เหมือนใครอุณหภูมิของเต้าเสียบของหม้อไอน้ำจะลดลงเหลือต่ำกว่า90ºC | 3. ตั้งเครื่องขูดสีเทาที่ปิดสนิทช่วยลดหางฝุ่นได้อย่างมาก |
พารามิเตอร์บางอย่าง
กำลังการผลิตสายการผลิตปูนซีเมนต์ t / d | 1,000 | 2500 | 5,000 | 10,000 | |
การไหลเข้าของหม้อไอน้ำ Nm3 / h | เตาเผา (ด้านหน้า) | 60000 | 88000 | 243000 | 472000 |
เตาเผา (หาง) | 76000 | 170000 | 328000 | 612000 | |
หม้อไอน้ำอุณหภูมิก๊าซเข้า℃ | เตาเผา (ด้านหน้า) | 370 | 360 | 380 | 390 |
เตาเผา (หาง) | 360 | 320 ~ 360 | 330 | 330 | |
อัตราการระเหย t / h | เตาเผา (ด้านหน้า) | 5.8 | 7.25 | 24 | 50 |
เตาเผา (หาง) | 7.5 | 10 ~ 15.8 | 20 ~ 24.6 | 35.5 | |
จัดอันดับแรงดันไอน้ำ Mpa | เตาเผา (ด้านหน้า) | 1.25 | 1.25 | 1.25 | 1.25 |
เตาเผา (หาง) | 1.25 | 1.25 | 1.25 | 1.25 | |
จัดอันดับอุณหภูมิไอน้ำ & # 8451; | เตาเผา (ด้านหน้า) | 340 | 330 | 350 | 360 |
เตาเผา (หาง) | 340 | 300 ~ 340 | 310 | 310 | |
โครงสร้างหม้อไอน้ำ | เตาเผา (ด้านหน้า) | แนวตั้ง | แนวตั้ง | แนวตั้ง | แนวตั้ง |
เตาเผา (หาง) | แนวตั้ง | แนวตั้งและแนวนอน | แนวตั้งและแนวนอน | แนวตั้ง |
