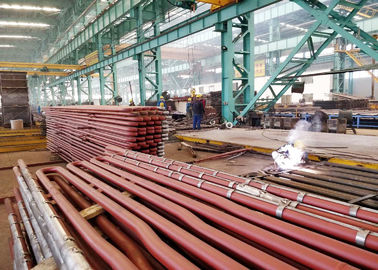

ASME Boiler Superheater และ Reheater สำหรับหม้อไอน้ำอุตสาหกรรมและสถานีไฟฟ้า

คำอธิบายของ Boiler Superheater และ Reheater

หน้าที่ของ Super heater ในโรงไฟฟ้าพลังความร้อนคือการกำจัดความชื้นสุดท้ายออกจากไอน้ำอิ่มตัวที่ออกมาจากหม้อไอน้ำและเพื่อเพิ่มอุณหภูมิให้สูงกว่าอุณหภูมิอิ่มตัวตามความต้องการที่ทางเข้าของกังหันไอน้ำ

รายละเอียดของ Boiler Superheater และ Reheater

• Superheating เพิ่มประสิทธิภาพโดยรวมและหลีกเลี่ยงการควบแน่นมากเกินไปในขั้นตอนสุดท้ายของกังหันซึ่งหลีกเลี่ยงการกัดเซาะของใบมีด

• ความร้อนของก๊าซเผาไหม้จากเตาเผาใช้เพื่อกำจัดความชื้นออกจากไอน้ำและทำให้ไอน้ำร้อนมากเกินไป

• เครื่องทำความร้อนขนาดใหญ่มักจะมีวงจรท่อหลายตัวขนานกันโดยมีการโค้งกลับหนึ่งหรือมากกว่าซึ่งเชื่อมต่อระหว่างส่วนหัว

• ความร้อนจากก๊าซร้อนไปยังไอในเครื่องทำความร้อนจะถูกถ่ายเทที่อุณหภูมิสูง

• ดังนั้นส่วนพรหมของ superheater จึงถูกจัดเรียงใน counterflow และส่วนทุติยภูมิในการไหลแบบขนานเพื่อลดอุณหภูมิความเค้นของผนังท่อ

หน้าที่และลักษณะเฉพาะของซูเปอร์ฮีตเตอร์และเครื่องทำความร้อน

ฟังก์ชั่นของ superheaters และเครื่องทำความร้อน:

ซูเปอร์ฮีตเตอร์และเครื่องทำความร้อนเป็นส่วนสำคัญสำหรับพื้นผิวทำความร้อนใช้เพื่อเพิ่มอุณหภูมิของไอน้ำโดยมีจุดมุ่งหมายเพื่อปรับปรุงเอนทาลปีของไอน้ำและเพิ่มเติมเพื่อเพิ่มประสิทธิภาพการหมุนเวียนความร้อนสำหรับสถานีไฟฟ้า

Superheaters ทำงานเพื่อให้ความร้อนกับไอน้ำที่ผ่านการเผาแล้วไปยังไอน้ำร้อนยวดยิ่งด้วยอุณหภูมิที่แน่นอนเมื่อโหลดหม้อไอน้ำหรือสภาพการทำงานอื่น ๆ เปลี่ยนไปจำเป็นต้องตรวจสอบให้แน่ใจว่าอุณหภูมิของไอน้ำร้อนยวดยิ่งอยู่ในเกณฑ์ปกติและอยู่ในช่วงของการเปลี่ยนแปลงอุณหภูมิที่อนุญาต

จากการหมุนเวียนความร้อนในสถานีไฟฟ้าพารามิเตอร์เดิมของความดันและอุณหภูมิสูงขึ้นประสิทธิภาพเชิงความร้อนของการไหลเวียนดีขึ้นหรือความชื้นของไอน้ำของกังหันไอน้ำด้านหลังสูงเกินไปส่งผลต่อความปลอดภัยในขณะที่อุณหภูมิของไอน้ำ superheaer ถูก จำกัด โดยวัสดุโลหะในปัจจุบันเนื่องจากข้อ จำกัด ของวัสดุโลหะอุณหภูมิที่ร้อนยวดยิ่งสำหรับหม้อไอน้ำของโรงไฟฟ้าส่วนใหญ่ยังคงอยู่ในช่วง 540-555 dgrees และเพื่อหลีกเลี่ยงความชื้นของไอน้ำของใบพัดของกังหันไอน้ำ ด้านหลังใหญ่เกินไปจึงใช้ระบบอุ่นกลาง

หน้าที่ของเครื่องทำความร้อนคือการระบายความร้อนของกระบอกสูบแรงดันสูงของกังหันไอน้ำไปยังอุณหภูมิที่อุ่นซึ่งใกล้เคียงหรือเท่ากับอุณหภูมิที่ร้อนยิ่งยวดจากนั้นส่งไปยังกระบอกสูบแรงดันกลางและความดันต่ำเพื่อขยายและทำงานเพื่อเพิ่มความแห้งของใบพัดของกังหันไอน้ำ ด้านหลังโดยปกติความดันของไอน้ำอุ่นจะเท่ากับหนึ่งในห้าของไอน้ำร้อนยวดยิ่งการประยุกต์ใช้ระบบทำความร้อนสามารถเพิ่มประสิทธิภาพการระบายความร้อนสำหรับโรงไฟฟ้าได้ 4-5%

หลักการของ Boiler Superheater และ Reheater

•หลักการของ superheater คล้ายกับท่อสร้างไอน้ำของหม้อไอน้ำ

• ก๊าซร้อนที่อุณหภูมิสูงจะกวาดไปเหนือท่อซุปเปอร์ฮีตเตอร์และเพิ่มอุณหภูมิของไอน้ำซึ่งขนาดขึ้นอยู่กับอุณหภูมิของก๊าซที่ออกจากซูเปอร์ฮีตเตอร์และความเร็วของก๊าซ

แอปพลิเคชันของ Boiler Superheater และ Reheater

ใช้สำหรับให้ความร้อนไอน้ำอิ่มตัวอุณหภูมิของไอน้ำอาจสูงถึง 900 องศาเซลเซียส

การอัพเกรดความจุ Superheater เพื่อเพิ่มการผลิตไฟฟ้า

ส่งข้อมูลทางเทคนิคที่จำเป็นให้เราเช่นความจุไอน้ำการเตรียมอุณหภูมิที่ต้องการเป็นต้นเราจะออกแบบตามนั้น
