| สถานที่กำเนิด: | ประเทศจีน |
| ชื่อแบรนด์: | HD BOILER |
| ได้รับการรับรอง: | ISO9001 , SGS , TUV , ASME , EN |
| หมายเลขรุ่น: | Economizer |
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ตั้ง / ชุด 10 ตัน |
|---|---|
| ราคา: | Negotiable |
| รายละเอียดการบรรจุ: | บรรจุสมุทร |
| เวลาการส่งมอบ: | 30 วัน |
| เงื่อนไขการชำระเงิน: | Wester N Union, L / C, T / T |
| สามารถในการผลิต: | 500 ตันต่อเดือน |
| ช่วงการใช้งาน: | โรงไฟฟ้า ชีวิต อุตสาหกรรม | พิมพ์: | การไหลเวียนตามธรรมชาติ/ครั้งเดียวผ่าน |
|---|---|---|---|
| ใบรับรอง: | ISO,ASME | เชื้อเพลิง: | ถ่านหิน/แก๊ส/น้ำมัน, น้ำร้อน |
| แอปพลิเคชัน: | เครื่องต้มน้ำ | สภาพ: | ใหม่ |
| แสงสูง: | เครื่องประหยัดหม้อไอน้ำ 106B,เครื่องประหยัดหม้อไอน้ำแลกเปลี่ยนความร้อน,เครื่องประหยัดก๊าซหุงต้ม 106B |
||

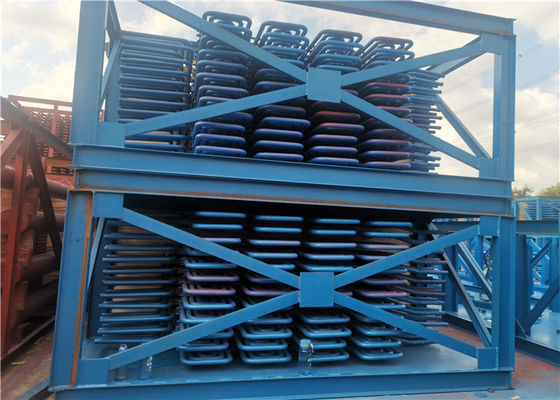

106B Carbon Steel Boiler Economizer ส่วนแลกเปลี่ยนความร้อน ASME Standard
ตัวประหยัด / ตัวแลกเปลี่ยนความร้อนเบื้องต้น
Economizer ได้รับการติดตั้งที่ส่วนล่างของท่อไอเสียหางหม้อไอน้ำเพื่อนำความร้อนเหลือทิ้งของควันกลับมาใช้ใหม่ อุปกรณ์ทำความร้อนหม้อไอน้ำป้อนน้ำเข้าในถังไอน้ำแรงดันไอน้ำของพื้นผิวทำน้ำร้อนอิ่มตัว เนื่องจากความร้อนจากก๊าซไอเสียที่อุณหภูมิสูง ช่วยลดอุณหภูมิไอเสียของ ก๊าซหุงต้ม ประหยัดพลังงาน ปรับปรุงประสิทธิภาพ เรียกว่า Economizer เครื่องประหยัดท่อเหล็กไม่จำกัดความดัน สามารถใช้เป็นชนิดเดือด โดยทั่วไป โดยเส้นผ่าศูนย์กลางภายนอกของท่อเหล็กคาร์บอน 32 ~ 51 มม.บางครั้งมีการเพิ่มครีบและครีบลงในท่อเพื่อปรับปรุงการถ่ายเทความร้อนเครื่องประหยัดแบบท่อประกอบด้วยท่อข้อศอกขนานที่จัดวางในแนวนอน (เรียกทั่วไปว่าท่อคดเคี้ยว)
การทำงาน
1.Economizer เป็นระบบสร้างไอน้ำเหมือนกับหม้อไอน้ำเมื่อก๊าซไอเสียไหลออกจากกระบอกสูบเครื่องยนต์ผ่านวาล์วไอเสีย จะไปที่หม้อไอน้ำเพื่อสร้างไอน้ำโดยการให้ความร้อนน้ำ
2.หลังจากก๊าซเหล่านั้น มันจะผ่านเครื่องประหยัด อุณหภูมิก๊าซไอเสียที่เหลือจะถูกทำให้ร้อนกับน้ำในตัวประหยัดมันช่วยในการผลิตไอน้ำและเป็นการเพิ่มประสิทธิภาพและประหยัดการใช้เชื้อเพลิง
3. เครื่องประหยัดใช้ความร้อนเหลือทิ้งจากไอเสียของหม้อไอน้ำ มิฉะนั้นจะสูญเสียบรรยากาศไปยัง (ในกรณีส่วนใหญ่) อุ่นน้ำป้อนเข้าในหม้อไอน้ำ วิธีนี้จะช่วยปรับปรุงประสิทธิภาพของหม้อไอน้ำและลดต้นทุนเชื้อเพลิง
ข้อดี
1. ดูดซับความร้อนของก๊าซไอเสียที่อุณหภูมิต่ำ ลดอุณหภูมิการปล่อยควัน ลดการสูญเสียควัน และประหยัดเชื้อเพลิง
2. เนื่องจากน้ำป้อนถูกทำให้ร้อนในเครื่องประหยัดก่อนเข้าสู่ถังอบไอน้ำ การดูดซับความร้อนของน้ำป้อนบนพื้นผิวทำความร้อนจะลดลง และสามารถใช้เครื่องประหยัดเพื่อแทนที่ส่วนหนึ่งของพื้นผิวทำความร้อนแบบระเหยด้วยต้นทุนที่สูงขึ้น
3 อุณหภูมิน้ำป้อนเพิ่มขึ้น ลงในถังจะลดความแตกต่างของอุณหภูมิผนัง ความเค้นจากความร้อนที่สอดคล้องกับการลด ยืดอายุการใช้งานของกลอง
ข้อมูลจำเพาะ
| คำอธิบาย | เครื่องประหยัดหม้อไอน้ำ |
| วัสดุ | เหล็กกล้าอัลลอย เหล็กกล้าคาร์บอน SA210C , SA213T22 เป็นต้น |
| มาตรฐานวัสดุ | ASTM, EN หรือ ISO เป็นต้น |
| มิติ | การปรับแต่ง |
| น้ำหนัก |
ขั้นต่ำ: 10 ตัน สูงสุด:1000 ตัน |
| กระบวนการถลุง: | EF+LF + VD |
| กระบวนการ | วัสดุ→ลิ่ม→การรีดร้อน/เย็น→การอบชุบด้วยความร้อน (การทำให้เป็นมาตรฐาน + การแบ่งเบาบรรเทา) →การตรวจสอบ→การตัดเฉือนหยาบ→ UT →การอบชุบด้วยความร้อนครั้งที่ 2 →การกลึงสำเร็จ→การตรวจสอบ |
| มาตรฐาน UT | ASTM A388 หรือ EN10228 เป็นต้น |
ข้อกำหนดทางเทคนิค
โครงสร้างวัสดุ
ประกอบด้วยท่อครีบก้นหอย ส่วนหัวของทางเข้าและทางออก โค้งงอ โครง และอุปกรณ์เสริมอื่นๆ
การจัดโครงสร้าง
เรียงเป็นแถว / ถูกเซ
ความหลากหลาย
ยูทิลิตี้ Boiler Economizer
| 1 | HDB ผลิตเครื่องประหยัดสำหรับหม้อไอน้ำสำหรับสาธารณูปโภค ซึ่งรวมถึงหม้อไอน้ำที่ใช้ถ่านหิน ไม้ น้ำมัน หรือเชื้อเพลิงแข็งอื่นๆ เพื่อผลิตไฟฟ้าจากไอน้ำแรงดันสูงของหม้อไอน้ำ |
| 2 | เครื่องประหยัดเหล่านี้มักจะอยู่ที่ช่องด้านหลังของหม้อไอน้ำและมุ่งเน้นไปที่ท่อที่ทำงานในแนวนอน น้ำป้อนของหม้อไอน้ำไหลผ่านวงจรเครื่องประหยัดในทิศทางตรงกันข้ามกับการไหลของก๊าซ (เรียกว่าทวนกระแส) |
| 3 | โดยทั่วไปแล้วท่อเปล่าจะใช้เพื่อลดการเปรอะเปื้อนของเถ้า แต่ OEM ของหม้อไอน้ำบางรายออกแบบเครื่องประหยัดด้วยท่อที่มีครีบไม่ว่าจะเป็นเกลียวหรือครีบยาว |
| 4 | HDB สามารถผลิตชิ้นส่วนอีโคโนมิเซอร์ที่มีทั้งท่อเปล่า ครีบเกลียว หรือท่อครีบยาว และหากคุณต้องการ ให้ออกแบบยูนิตของคุณใหม่ให้เป็นท่อประเภทอื่นHDB ยังสามารถประดิษฐ์ส่วนหัวทดแทนสำหรับหม้อไอน้ำแบบอรรถประโยชน์ทั้งหมด |
แพ็คเกจหม้อไอน้ำประหยัด
| 1 | HDB มีความสามารถในการผลิตที่ไม่เหมือนใครซึ่งวิศวกรของ Optimus ใช้ประโยชน์อย่างเต็มที่เมื่อออกแบบเครื่องประหยัดพืชกรดซัลฟิวริกและเครื่องทำความร้อนพิเศษ |
| 2 | บ่อยครั้งสิ่งนี้ช่วยให้สามารถกำหนดค่าหน่วย Optimus เพื่อประสิทธิภาพการถ่ายเทความร้อนที่สูงขึ้น ซึ่งส่งผลให้ความต้องการพื้นที่ผิวลดลง และทำให้ผลิตภัณฑ์มีราคาต่ำกว่า |
| 3 | HDB ใช้ความสามารถในสถานที่ทำงานในการครีบและโค้งงอท่อ กลึงและสร้างส่วนหัว เจาะแผ่นท่อ ตัดและเตรียมวัสดุปลอกหุ้มทั้งหมด และทำการเชื่อมส่วนแรงดันและปลอกหุ้มทั้งหมด |
| 4 | สิ่งนี้ทำให้ HDB ควบคุมลำดับการผลิตและกำหนดการผลิตได้มากขึ้น ซึ่งช่วยให้เราบรรลุบันทึกที่โดดเด่นของประสิทธิภาพการส่งมอบตรงเวลา |
HRSG Economizer
| 1 | เครื่องประหยัดสำหรับโมดูล HRSG ในปัจจุบันได้รับการกำหนดค่าด้วย fintubes ที่แขวนในแนวตั้งHDB ได้ประดิษฐ์ขดลวดประหยัดพลังงานสำหรับบริษัท HRSG OEM แทบทุกแห่ง และเข้าใจคุณลักษณะเฉพาะของแต่ละบริษัท |
| 2 | ในหลายกรณี บริษัทสาธารณูปโภคต้องการอัพเกรดเครื่องประหยัดจากเหล็กกล้าคาร์บอนธรรมดาไปเป็นวัสดุโลหะผสมเพื่อช่วยต้านทานการกัดกร่อนแบบเร่งการไหล (FAC) ภายในส่วนหัวและส่วนโค้งของท่อ |
| 3 | HDB เป็นร้านค้าครบวงจรสำหรับการผลิตเครื่องประหยัดเพราะเราเตรียมวัสดุทั้งหมดและดำเนินการกับชิ้นส่วนแรงดันและการเชื่อมสิ่งที่แนบมาทั้งหมด ตั้งแต่การทำฟินทิวบ์ การประดิษฐ์ส่วนหัว และการประกอบมัดคอยล์ |
ทดสอบ
| 1 | เครื่องดัดโค้ง 'U' รุ่นล่าสุดใช้สำหรับดัดท่อเย็นที่มีความแม่นยำ |
| 2 | ทำการดัดสำหรับเครื่องแลกเปลี่ยนความร้อน คอนเดนเซอร์ เครื่องประหยัด ท่อหม้อน้ำใน Stainless Steel Seamless และรอยทุกชนิด |
| 3 | ต่อจากหลอดดัดตัว 'U' จะได้รับการทดสอบด้วยพลังน้ำและบรรเทาความเครียดได้หากมีการร้องขอ |
| 4 | นอกจากนี้ยังมีการเตรียมชิ้นงานจำลองสำหรับกำหนดการลดความหนาในส่วนโค้งงอ |
| 5 | การทดสอบการซึมผ่านของสีย้อมในส่วนโค้งงอนั้นเสร็จสิ้นเพื่อตรวจหารอยแตก ตำหนิ หรือข้อบกพร่องใดๆ |
| 6 | มีการบรรจุหีบห่อพิเศษเพื่อป้องกันความเสียหายระหว่างการขนส่ง |
