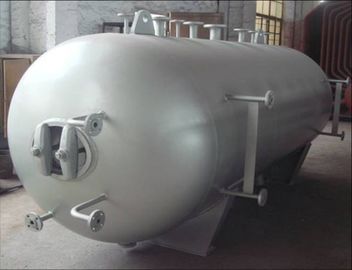

ASME Steel CFB กลองหม้อไอน้ำที่ใช้ถ่านหินในโรงไฟฟ้าพลังความร้อน

รายละเอียดสินค้า

แนวคิดของกลองหมายถึงความดันลดลงหรือเพิ่มขึ้นที่เกิดจากการไหลเวียนของน้ำนอกจากนี้ยังสามารถเข้าใจได้ว่าดรัมเป็นการเปลี่ยนแปลงความดันที่เกิดจากการหลอมรวมของก๊าซและน้ำโมเลกุลของอากาศและน้ำในความดัน จำกัด จะเพิ่มความดันที่เพิ่มขึ้นของก๊าซส่งผลให้โมเลกุลรวบรวมความดันที่เกิดขึ้นหลังจากความดันสูงถึงค่าหนึ่งในอุตสาหกรรมถังดรัมเป็นอุปกรณ์อุตสาหกรรมที่สามารถทนต่อแรงดันอากาศและแรงดันระดับน้ำที่เกิดจากถังซักได้

ถังอบไอน้ำเป็นส่วนประกอบแรงดันที่สำคัญที่สุดในหม้อไอน้ำหมุนเวียนตามธรรมชาติส่วนใหญ่จะใช้ในหม้อไอน้ำที่มีความดันปานกลางและแรงดันสูงในการผลิตไฟฟ้า

ดรัมเป็นภาชนะรับความดันทรงกระบอกที่ใช้ในหม้อไอน้ำแบบท่อน้ำสำหรับการแยกไอน้ำและน้ำและการทำให้บริสุทธิ์ด้วยไอน้ำสร้างวงจรหมุนเวียนน้ำและน้ำในหม้อหน้าที่หลักคือรับน้ำจากเครื่องประหยัดแยกไอน้ำออกจากน้ำและจ่ายน้ำไปยังวงจรหมุนเวียนและขนส่งไอน้ำอิ่มตัวไปยังฮีตเตอร์มีน้ำจำนวนหนึ่งในถังซึ่งช่วยประหยัดความร้อนและวัสดุได้ระดับหนึ่งเมื่อสภาพการทำงานเปลี่ยนไปความเร็วของการเปลี่ยนแปลงความดันไอจะช้าลงเมื่อน้ำประปาและโหลดไม่ทำงานร่วมกันในช่วงเวลาสั้น ๆ จะมีบทบาทเป็นกันชนถังซักมีอุปกรณ์ภายในสำหรับการแยกไอน้ำและน้ำการทำความสะอาดด้วยไอน้ำยาในหม้อและการระบายน้ำเสียอย่างต่อเนื่องเพื่อให้ได้คุณภาพของไอน้ำดังแสดงในรูป

ดรัมเป็นส่วนประกอบรับแรงดันผนังหนาที่ใหญ่ที่สุดและมีราคาแพงที่สุดในหม้อไอน้ำดรัมไม่เพียง แต่ทนต่อแรงดันภายในที่สูงเท่านั้น แต่ยังก่อให้เกิดความเครียดจากความร้อนเนื่องจากความผันผวนของอุณหภูมิผนังที่เกิดจากการเปลี่ยนแปลงสภาพการทำงานดังนั้นสภาพการทำงานไม่ดีจำเป็นต้องมีการกำกับดูแลสภาพการทำงานที่มีประสิทธิผล

ขั้นตอนการทำงาน

1. ส่วนผสมของไอน้ำและน้ำที่มาจากผนังน้ำเข้าสู่ถังผ่านท่อทางเข้าด้านบนของถังซักตามทางเดินวงแหวนแคบที่เกิดจากผนังด้านในของดรัมและซับส่วนโค้งส่วนผสมของไอน้ำและน้ำสามารถถ่ายโอนไปยังผนังด้านในของถังได้อย่างสม่ำเสมอด้วยอัตราการไหลที่เหมาะสมดังนั้นจึงสามารถเอาชนะความยากของอุณหภูมิที่แตกต่างกันมากเกินไประหว่าง ผนังด้านบนและด้านล่างของถังซักระหว่างการเริ่มต้นและการปิดหม้อไอน้ำและทำให้การสตาร์ทเครื่องเร็วขึ้น

2. ส่วนผสมของไอน้ำและน้ำที่เข้าสู่ถังจะเข้าสู่ตัวแยกไซโคลนไอน้ำและน้ำและใช้ความเฉื่อยในการเปลี่ยนทิศทางการไหลเพื่อแยกส่วนผสมของไอน้ำและน้ำซึ่งเป็นการแยกส่วนผสมไอน้ำและน้ำออกเป็นครั้งแรก

3. ไอน้ำที่แยกออกมายังคงมีน้ำอยู่เป็นจำนวนมากมันเข้าสู่ตัวคั่นแผ่นกระดาษลูกฟูกจากด้านบนของตัวคั่นไอน้ำที่มีหยดน้ำไหลผ่านรอยแตกระหว่างแผ่นกระดาษลูกฟูกและฟิล์มน้ำจะเกิดขึ้นบนผนังโลหะเพื่อให้ไหลลงด้านล่าง

4. ไอน้ำหลังจากการแยกทุติยภูมิถูกทำความสะอาดด้วยไอน้ำในที่สุดและการแยกแรงโน้มถ่วงจะดำเนินการโดยใช้ความแตกต่างของความหนาแน่นของน้ำซึ่งเป็นการแยกครั้งที่สาม

5. หลังจากการแยกสามครั้งไอน้ำจะเป็นไปตามมาตรฐานคุณภาพไอน้ำและนำไปสู่ซูเปอร์ฮีตเตอร์ของแท่นวางจากท่อไอน้ำอิ่มตัวที่ด้านบนของถังซัก

การไหลเวียนของน้ำ

1. โดยปกติจะมีการอยู่ร่วมกันของไอน้ำและน้ำในถังอบไอน้ำภายใต้ความกดดันอุณหภูมิของไอน้ำในถังซักก็แตกต่างกันเช่นกัน (หมายถึงตารางลักษณะของการละลายน้ำ ได้แก่ อุณหภูมิอิ่มตัวที่กำหนดภายใต้ความดันที่กำหนด)หากอยู่ในสถานะอิ่มตัวอุณหภูมิของน้ำจะเหมือนกับไอน้ำ

2. การหมุนเวียนของน้ำในถังซักเป็นวงจรความร้อนแบบหมุนเวียน (ยกเว้นการแผ่รังสีความร้อนจากผนังด้านนอกของถังซักและการถ่ายเทความร้อนโดยตรงจากท่อควันหรือผนังด้านนอก)ความร้อนจะถูกแลกเปลี่ยนในกระบวนการเคลื่อนตัวขึ้นเนื่องจากน้ำร้อนมีน้ำหนักเบาหลังจากความร้อนถึงระดับหนึ่งแล้วส่วนหนึ่งของน้ำจะถูกเปลี่ยนเป็นสถานะก๊าซ

ฟังก์ชั่น

กลองไอน้ำมีหน้าที่หลักดังนี้:

1. เป็นศูนย์กลางการเชื่อมต่อของกระบวนการทำความร้อนปานกลางการระเหยและความร้อนสูงถึงสามขั้นตอนเพื่อให้แน่ใจว่าการไหลเวียนของน้ำตามปกติของหม้อไอน้ำ

2. ภายในมีเครื่องแยกไอน้ำและน้ำและอุปกรณ์เป่าอย่างต่อเนื่องเพื่อให้มั่นใจในคุณภาพของหม้อต้มไอน้ำ

3. มีน้ำจำนวนหนึ่งมีความจุในการเก็บความร้อนลดความเร็วในการเปลี่ยนแปลงของความดันไอ

4. ถังบรรจุมีมาตรวัดความดันมาตรวัดระดับน้ำน้ำที่ปล่อยออกมาจากอุบัติเหตุวาล์วนิรภัยและอุปกรณ์อื่น ๆ เพื่อให้แน่ใจว่าหม้อไอน้ำทำงานได้อย่างปลอดภัย

บริษัท ของเรา

HD Boiler ก่อตั้งขึ้นในปี 1985 Zhangjiagang Hua Dong Boiler Co. , Ltd. (ซื้อขายในชื่อ HD Boiler) เป็นผู้ผลิตอุตสาหกรรมระดับมืออาชีพผลิตหม้อไอน้ำยูทิลิตี้หม้อไอน้ำอุตสาหกรรมหม้อไอน้ำ HRSG และชิ้นส่วนหม้อไอน้ำทุกชนิดเช่นแผงวอเตอร์วอลล์เครื่องประหยัด , เครื่องอุ่นอากาศ, ซูเปอร์ฮีตเตอร์, ส่วนหัว, ท่อครีบเกลียว, ท่อ H-fin, ท่อความร้อนเป็นต้น HD Boiler ตั้งอยู่ใน Dong Lai Industrial Park ชานเมืองทางตะวันออกของ Zhang Jia Gang Cityสถานที่ตั้งของโรงงานอยู่ห่างจากทางด่วน 150 กม. ไปยังท่าเรือเซี่ยงไฮ้หรือ 60 กม. จากถนนสู่ซูโจวหรืออู๋ซีโดยการขนส่งขยายไปทุกทิศทางอย่างสะดวกและรวดเร็ว
