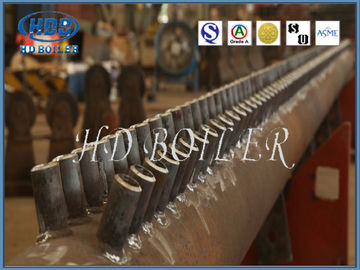

หัวหม้อไอน้ำหม้อไอน้ำอุตสาหกรรมพร้อมท่อเชื่อมตามยาวมาตรฐาน ASME

คำอธิบายโดยย่อของส่วนหัว

เพื่อปรับปรุงประสิทธิภาพของหม้อไอน้ำ หม้อไอน้ำจะค่อยๆ พัฒนาเป็นหม้อไอน้ำแบบท่อเพื่อเพิ่มพื้นที่การถ่ายเทความร้อนน้ำในหม้อจะไหลจากกระบอกหม้อไปยังกล่องด้านล่างผ่านท่อด้านล่าง และกระจายไปยังมัดท่อแต่ละอันโดยตัวกล่องน้ำในชุดท่อเหล่านี้จะดูดซับพลังงานความร้อนอย่างต่อเนื่องและรวบรวมเข้าสู่ตัวกล่องด้านบนแล้วไหลกลับเข้าไปในถังหม้อเราเรียกส่วนหัวของกล่องด้านบนและด้านล่างส่วนหัวเป็นส่วนสำคัญของหม้อไอน้ำ ซึ่งแบ่งออกเป็นส่วนหัวด้านบนและด้านล่าง

หน้าที่หลักคือการรวบรวมของไหลทำงานหรือแจกจ่ายของไหลทำงานไปยังไปป์ไลน์อื่นผ่านส่วนหัวนั่นคือ การรวบรวม ผสม และแจกจ่ายของไหลทำงาน เพื่อให้มั่นใจว่าของไหลทำงานมีการกระจายและให้ความร้อนอย่างสม่ำเสมอส่วนหัวด้านล่างหรือที่เรียกว่ากล่องกันโค้ก ตั้งอยู่ทั้งสองด้านของตะแกรงและสัมผัสโดยตรงกับตะเข็บถ่านหินที่กำลังลุกไหม้หน้าที่ของมันคือการทำให้ตะกรันโค้กเย็นลงโดยไม่ยึดติดกับผนังด้านข้าง

ประเภท

ตามตำแหน่งมีส่วนหัวด้านบนและส่วนหัวด้านล่างหรือส่วนหัวขาเข้าและส่วนหัวของเต้าเสียบตามประเภทของบันเดิลที่รวบรวม พวกเขาสามารถแบ่งออกเป็นส่วนหัวของกำแพงน้ำ ส่วนหัวของฮีทเตอร์แบบซุปเปอร์ฮีทเตอร์ ส่วนหัวของตัวประหยัด และอื่นๆ

ฟังก์ชั่น

Header เป็นอุปกรณ์ท่อสำหรับผสมสารทำงานของหม้อไอน้ำและให้ความร้อนสม่ำเสมอของสารทำงานโดยปกติผนังเตาของหม้อไอน้ำอุตสาหกรรมประกอบด้วยแถวของท่อ(ผนังระบายความร้อนด้วยน้ำ) แต่ขนาดของหม้อไอน้ำมีขนาดใหญ่มากและโครงสร้างมีความซับซ้อนไม่สามารถรับประกันได้ว่าสารทำงานในทุกท่อจะดูดซับความร้อนเท่ากันการดูดซับความร้อนมีความแตกต่างกันมากในส่วนต่างๆการติดตั้งเฮดเดอร์สามารถให้สารทำงานในแต่ละท่อมาบรรจบกันที่นี่ และกระจายไปยังระดับถัดไปของแต่ละท่อเพื่อลดการเบี่ยงเบนทางความร้อนเพื่อให้การดูดซับความร้อน การไหลของของไหลทำงาน และการระบายความร้อนและประสิทธิภาพเชิงความร้อนของหม้อไอน้ำเหมาะสมที่สุด และปรับปรุง;นอกจากนี้ขนาดจำนวนและเลย์เอาต์ของท่อในส่วนบนกลางและล่างของหม้อไอน้ำนั้นแตกต่างกันส่วนหัวมีหน้าที่ในการเชื่อมต่อแต่ละส่วนเพื่อให้แน่ใจว่าสารทำงานไหลลื่น

กระบวนการผลิตส่วนหัว

โครงสร้างและวัสดุ

ในหม้อไอน้ำทุกประเภทหรือทุกเกรด โครงสร้างส่วนหัวจะคล้ายคลึงกัน ส่วนใหญ่ประกอบด้วยกระบอกสูบ ฝาท้าย ข้อต่อท่อขนาดใหญ่และขนาดเล็ก ทีออฟ ข้อศอก อุปกรณ์เสริม (ชิ้นส่วนที่เชื่อมไว้ล่วงหน้าหรือหูยก) และส่วนอื่นๆโครงสร้างทั่วไปของส่วนหัวแสดงในรูปที่ 1

ช่วงเส้นผ่านศูนย์กลางของกระบอกสูบส่วนหัวในหม้อไอน้ำของโรงไฟฟ้าโดยทั่วไปมีตั้งแต่ 89 มม. ถึง 914 มม. ช่วงความหนาของผนังอยู่ระหว่าง 7 มม. ถึง 150 มม. และสูงสุดความยาว 23000 มม.ส่วนหัวทำจากเหล็กกล้าคาร์บอน (เช่น 20G, SA-106B, SA-106C), เหล็กกล้าทนความร้อนอัลลอยด์ต่ำ (เช่น 15CrMoG, 12Cr1MoVG, WB36, SA-335P12, SA335-P22), โลหะผสมขนาดกลางทนความร้อน เหล็กกล้า (เช่น SA-335P91) และหม้อไอน้ำที่วิกฤตยิ่งยวดใช้ SA-334P122, SA-335P92 เป็นต้น อุปกรณ์ที่ใช้กันทั่วไปในการผลิตส่วนหัว ได้แก่ เครื่องร่อง, เครื่องเจาะ, เครื่องคว้าน, เครื่องเชื่อมอาร์กใต้น้ำอัตโนมัติสำหรับตะเข็บวงแหวน , เครื่องเชื่อมแก๊ส CO2 ชิลด์, ดัดท่อ, เครื่องอัดไฮดรอลิก, เตาบำบัดความร้อน และปั๊มไฮโดรลิกลูกสูบ เป็นต้น
