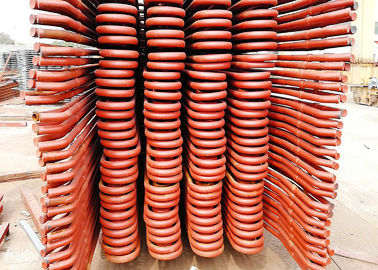

ชิ้นส่วนอะไหล่หม้อไอน้ำท่อซุปเปอร์ฮีตเตอร์อุณหภูมิต่ำสำหรับหม้อไอน้ำที่ใช้ถ่านหิน - เผา


สำหรับหม้อไอน้ำของโรงไฟฟ้าเป็นวิธีที่สำคัญในการเพิ่มการประหยัดพลังงานความร้อนของสถานีพลังงานความร้อนโดยการปรับปรุงพารามิเตอร์ของไอน้ำร้อนยวดยิ่งการเพิ่มขึ้นของพารามิเตอร์ไอน้ำร้อนยวดยิ่งถูก จำกัด โดยวัสดุโลหะการออกแบบซูเปอร์ฮีตเตอร์ต้องตรวจสอบให้แน่ใจว่าอุณหภูมิของผนังด้านนอกของท่อพื้นผิวทำความร้อนต่ำกว่าอุณหภูมิที่อนุญาตของการต้านทานการเกิดออกซิเดชันของเหล็กและในขณะเดียวกันก็ต้องแน่ใจว่ามีความแข็งแรงเชิงกลด้วยการพัฒนาวัสดุโลหะที่ใช้ในหม้อไอน้ำหม้อไอน้ำสถานี pwoer ในประเทศของเราโดยทั่วไปแล้วจะใช้แรงดันสูงอุณหภูมิสูง (9.8MPa, 540 องศา) และพารามิเตอร์ความดันสูงยิ่งยวด (13.7 MPa, 540 และ 555 องศา) และได้พัฒนาความดันวิกฤต พารามิเตอร์ (16.7MPa, 540 และ 555 องศา)ตอนนี้หม้อไอน้ำจำนวนมากใช้พารามิเตอร์ความดันวิกฤตยิ่งยวด (24.5MPa, 540-570 องศา) และแม้แต่หน่วยเพียงไม่กี่ยูนิตก็ใช้พารามิเตอร์ความดันและอุณหภูมิที่สูงขึ้น




สำหรับหม้อไอน้ำในสถานีไฟฟ้าขนาดใหญ่ซูเปอร์ฮีตเตอร์และเครื่องทำความร้อนเป็นชิ้นส่วนที่จำเป็นซึ่งในระยะยาวพวกเขามีอิทธิพลต่อความปลอดภัยและเศรษฐกิจของหม้อไอน้ำSuperheaters คือพื้นผิวทำความร้อนที่ให้ความร้อนกับไอน้ำหลักจากอุณหภูมิที่ถูกย่อยไปจนถึงอุณหภูมิที่ร้อนจัดและเครื่องให้ความร้อนเป็นพื้นผิวทำความร้อนที่ระบายความร้อนออกจากกระบอกสูบแรงดันสูงของกังหันไอน้ำไปยังอุณหภูมิหนึ่งเมื่อทำงานในสภาวะเช่นหม้อต้มโหลด ประเภทของถ่านหินเปลี่ยนไปก็คือการปรับเพื่อให้แน่ใจว่าอุณหภูมิของเต้าเสียบที่ระดับพิกัด -10- + 5 องศา

สำหรับหม้อไอน้ำขนาดใหญ่ในสถานีไฟฟ้าซูเปอร์ฮีตเตอร์และเครื่องทำความร้อนมีสัดส่วนใหญ่ในพื้นผิวทำความร้อนทั้งหมดจะต้องจัดให้อยู่ในบริเวณที่มีควันที่มีอุณหภูมิสูงกว่าเพื่อปรับปรุงประสิทธิภาพของการไหลเวียนของความร้อนในสถานีไฟฟ้าจำเป็นต้องปรับปรุงพารามิเตอร์ดั้งเดิมของไอน้ำทีละน้อยการเพิ่มความดันไอน้ำจำเป็นต้องมีการเพิ่มขึ้นของอุณหภูมิที่สอดคล้องกันสำหรับไอน้ำร้อนยวดยิ่งหรือความชื้นของไอเสียระยะใหญ่ของกังหันไอน้ำจะเป็น สูงเกินไปซึ่งจะส่งผลต่อความปลอดภัยดังนั้นไอน้ำที่ไหลผ่านซูเปอร์ฮีตเตอร์และเครื่องทำความร้อนจึงเป็นไอน้ำที่มีอุณหภูมิสูงประสิทธิภาพการถ่ายเทความร้อนจึงค่อนข้างแย่ซึ่งเป็นตัวกำหนดว่าอุณหภูมิผนังท่อของซูเปอร์ฮีตเตอร์และฮีตเตอร์สูง


หน้าที่และลักษณะของ superheaters และheaters

ฟังก์ชั่นของ superheaters และเครื่องทำความร้อน:

ซูเปอร์ฮีตเตอร์และเครื่องทำความร้อนเป็นส่วนสำคัญสำหรับพื้นผิวทำความร้อนใช้เพื่อเพิ่มอุณหภูมิของไอน้ำโดยมีจุดมุ่งหมายเพื่อปรับปรุงเอนทาลปีของไอน้ำและเพิ่มเติมเพื่อเพิ่มประสิทธิภาพการหมุนเวียนความร้อนสำหรับสถานีไฟฟ้า

Superheaters ทำงานเพื่อให้ความร้อนกับไอน้ำที่ผ่านการเผาแล้วไปยังไอน้ำร้อนยวดยิ่งที่มีอุณหภูมิบางอย่างเมื่อโหลดหม้อไอน้ำหรือสภาพการทำงานอื่น ๆ เปลี่ยนไปจำเป็นต้องตรวจสอบให้แน่ใจว่าอุณหภูมิของไอน้ำร้อนยวดยิ่งอยู่ในเกณฑ์ปกติและอยู่ในช่วงของการเปลี่ยนแปลงอุณหภูมิที่อนุญาต

จากการหมุนเวียนความร้อนในสถานีไฟฟ้าพารามิเตอร์เดิมของความดันและอุณหภูมิสูงขึ้นประสิทธิภาพเชิงความร้อนของการไหลเวียนดีขึ้นหรือความชื้นของไอน้ำของกังหันไอน้ำด้านหลังสูงเกินไปส่งผลต่อความปลอดภัยในขณะที่อุณหภูมิของไอน้ำ superheaer ถูก จำกัด โดยวัสดุโลหะในปัจจุบันเนื่องจากข้อ จำกัด ของวัสดุโลหะอุณหภูมิที่ร้อนยวดยิ่งสำหรับหม้อไอน้ำของโรงไฟฟ้าส่วนใหญ่ยังคงอยู่ในช่วง 540-555 dgrees และเพื่อหลีกเลี่ยงความชื้นของไอน้ำของใบพัดของกังหันไอน้ำ ด้านหลังใหญ่เกินไปจึงใช้ระบบอุ่นกลาง

หน้าที่ของเครื่องทำความร้อนคือการระบายความร้อนของกระบอกสูบแรงดันสูงของกังหันไอน้ำไปยังอุณหภูมิที่อุ่นซึ่งใกล้เคียงหรือเท่ากับอุณหภูมิที่ร้อนยิ่งยวดจากนั้นส่งไปยังกระบอกสูบแรงดันกลางและความดันต่ำเพื่อขยายและทำงานเพื่อเพิ่มความแห้งของใบพัดของกังหันไอน้ำ ด้านหลังโดยปกติความดันของไอน้ำอุ่นจะเท่ากับหนึ่งในห้าของไอน้ำร้อนยวดยิ่งการประยุกต์ใช้ระบบทำความร้อนสามารถเพิ่มประสิทธิภาพการระบายความร้อนสำหรับโรงไฟฟ้าได้ 4-5%

จนถึงขณะนี้ในประเทศของเราหน่วยที่มีความจุมากกว่า 125 มิลลิวัตต์ล้วนใช้ระบบอุ่นกลางแบบครั้งเดียวการอุ่นซ้ำสองครั้งสามารถเพิ่มประสิทธิภาพเชิงความร้อนของการไหลเวียนได้อีก 2% แต่ระบบมีความซับซ้อนมากไม่ได้ใช้กับหน่วยระดับชาติ แต่เป็นเรื่องปกติสำหรับหม้อไอน้ำขนาดใหญ่ในต่างประเทศ




หลักการ

•หลักการของ superheater คล้ายกับท่อสร้างไอน้ำของหม้อไอน้ำ
•ก๊าซร้อนที่อุณหภูมิสูงจะกวาดไปเหนือท่อซุปเปอร์ฮีตเตอร์และเพิ่มอุณหภูมิของไอน้ำซึ่งขนาดจะขึ้นอยู่กับอุณหภูมิของก๊าซที่ออกจากซูเปอร์ฮีตเตอร์และความเร็วของก๊าซ

แอปพลิเคชัน

ใช้สำหรับให้ความร้อนไอน้ำอิ่มตัวอุณหภูมิของไอน้ำอาจสูงถึง 900 องศาเซลเซียส
การอัพเกรดความจุ Superheater เพื่อเพิ่มการผลิตไฟฟ้า

ส่งข้อมูลทางเทคนิคที่จำเป็นให้เราเช่นความจุไอน้ำการเตรียมอุณหภูมิที่ต้องการเป็นต้นเราจะออกแบบตามนั้น

ความแตกต่าง
