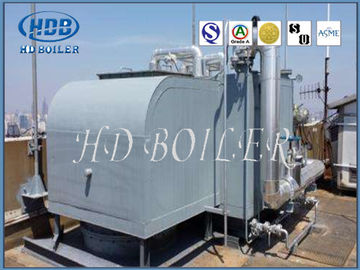

เครื่องกำเนิดระบบกู้คืนความร้อนที่ทนทานแรงดันสูงหมุนเวียนตามธรรมชาติ

เครื่องกำเนิดระบบกู้คืนความร้อนที่ทนทานแรงดันสูงหมุนเวียนตามธรรมชาติ

  • เครื่องกำเนิดระบบกู้คืนความร้อนที่ทนทานแรงดันสูงหมุนเวียนตามธรรมชาติ
  • เครื่องกำเนิดระบบกู้คืนความร้อนที่ทนทานแรงดันสูงหมุนเวียนตามธรรมชาติ
  • เครื่องกำเนิดระบบกู้คืนความร้อนที่ทนทานแรงดันสูงหมุนเวียนตามธรรมชาติ
  • เครื่องกำเนิดระบบกู้คืนความร้อนที่ทนทานแรงดันสูงหมุนเวียนตามธรรมชาติ
เครื่องกำเนิดระบบกู้คืนความร้อนที่ทนทานแรงดันสูงหมุนเวียนตามธรรมชาติ
รายละเอียดสินค้า:
สถานที่กำเนิด: ประเทศจีน
ชื่อแบรนด์: HDB
ได้รับการรับรอง: ASME, SGS, EN, CE, ISO9001
หมายเลขรุ่น: HRSG Heat Recovery Steam Generator
การชำระเงิน:
จำนวนสั่งซื้อขั้นต่ำ: 1 ชุด
ราคา: Negotiable
รายละเอียดการบรรจุ: บรรจุสมุทร
เวลาการส่งมอบ: 30 ~ 50 วัน
เงื่อนไขการชำระเงิน: L / C, T / T, Wester N Union
สามารถในการผลิต: 500 ตันต่อเดือน
ติดต่อ
รายละเอียดสินค้า
ประเภท: การไหลเวียนตามธรรมชาติ ความดัน: ความดันสูง
เงื่อนไข: ใหม่ น้ำหนัก: ที่กำหนดเอง
การรักษาพื้นผิว: ทาสี ราคา: Negotiable
แสงสูง:

หม้อไอน้ำกู้คืนความร้อนทิ้งหม้อไอน้ำอุตสาหกรรมและเครื่องกำเนิดไอน้ำกู้คืนความร้อน

,

industrial boilers and heat recovery steam generators



เครื่องกำเนิดไอน้ำกู้คืนความร้อน HRSG แรงดันสูงหมุนเวียนตามธรรมชาติสำหรับอุตสาหกรรม


การผลิต HRSG

ค่าใช้จ่ายในการประเมินไซต์และการลงทุนจะลดลงอย่างมากเนื่องจากรูปแบบการประกอบที่กะทัดรัดของหม้อไอน้ำท่อน้ำทิ้งด้านซ้ายและด้านขวาของหม้อไอน้ำใช้โครงสร้างผนังเมมเบรนซึ่งสามารถทำงานได้ในสภาวะที่มองเห็นได้ชัดเจนผนังหม้อไอน้ำยังมีผนังด้านนอกซึ่งเหมาะสำหรับการจัดวางที่อยู่นอกอาคาร
การถ่ายเทความร้อนทำได้ดีเยี่ยมเนื่องจากการใช้ฮีตเตอร์ก่อนเครื่องทำความร้อนแบบท่อความร้อนขั้นสูงนอกจากขนาดที่กะทัดรัดแล้วยังสร้างรอยเท้าที่เล็กลงอีกด้วยที่ด้านหน้ามีกล่องควันซึ่งป้องกันการระเบิดเพื่อเพิ่มความปลอดภัยและความสะดวกในการทำงานของหม้อไอน้ำ

คุณสมบัติ HRSG

ก๊าซไอเสียที่มีอุณหภูมิสูงที่ปล่อยออกมาจากการเผาไหม้ถ่านหินจะถูกลำเลียงไปยังทางเข้าของหม้อต้มความร้อนทิ้งผ่านปล่องควันจากนั้นไหลผ่านเครื่องทำความร้อนเครื่องระเหยและเครื่องประหยัดพลังงานในที่สุดก็จะถูกระบายออกสู่ชั้นบรรยากาศทางปล่องไฟอุณหภูมิของก๊าซหุงต้มโดยทั่วไปอยู่ที่ 150-180 องศาเซลเซียสความร้อนที่ปล่อยออกมาจากอุณหภูมิของก๊าซไอเสียจะลดลงจากอุณหภูมิสูงไปยังอุณหภูมิของก๊าซหุงต้มเพื่อทำให้เป็นไอน้ำน้ำป้อนหม้อไอน้ำจะเข้าสู่เครื่องประหยัดพลังงานก่อนและน้ำจะดูดซับความร้อนในเครื่องประหยัดพลังงานและทำให้อุณหภูมิอิ่มตัวต่ำกว่าความดันถังเล็กน้อยและเข้าสู่ถังซักหลังจากน้ำที่เข้าสู่ถังผสมกับน้ำอิ่มตัวในถังซักแล้วจะเข้าสู่เครื่องระเหยตามแนวล่างด้านล่างถังเพื่อดูดซับความร้อนและเริ่มผลิตไอน้ำโดยปกติแล้วน้ำเพียงบางส่วนจะกลายเป็นไอดังนั้นส่วนผสมของไอน้ำจึงไหลอยู่ในเครื่องระเหยส่วนผสมของไอน้ำจะออกจากเครื่องระเหยและเข้าสู่ถังด้านบนผ่านอุปกรณ์แยกไอน้ำน้ำตกลงไปในช่องว่างน้ำของถังและเข้าสู่ท่อจากมากไปหาน้อยเพื่อดูดซับความร้อนและผลิตไอน้ำไอเข้าสู่ซูเปอร์ฮีตเตอร์จากส่วนบนของดรัมและดูดซับความร้อนเพื่อเปลี่ยนไออิ่มตัวให้เป็นไอร้อนยวดยิ่งตามขั้นตอนการผลิตไอน้ำสามขั้นตอนมีพื้นผิวทำความร้อนสามแบบ ได้แก่ เครื่องประหยัดเครื่องระเหยและฮีตเตอร์หากไม่จำเป็นต้องใช้ไอน้ำร้อนยวดยิ่งจำเป็นต้องใช้เฉพาะไอน้ำอิ่มตัวเท่านั้นไม่สามารถติดตั้งเครื่องทำความร้อนพิเศษได้เมื่อมีการอุ่นไอน้ำสามารถเพิ่มเครื่องทำความร้อนได้


ข้อมูลจำเพาะของ HRSG

โหมด ขนาด (ม.)
Q6.41000-2-1.25
Q33 / 550-6-1.25 8.08x2.853.7
QC55 / 530-8-1.0 7x3x5.5
Q50 / 700-14-1.25 / 350 16x37.5
FGP320-1.25 / 320 8.8x6.77x9.7
Q50 / 954-20-1.6 9.77x7.52x6.73
Q121.5 / 860-37.8-4.25 / 343
QC16 / 850-5-1.6 / 250 7x3.5x4.5
QC36 / 650-8-1.25 10xB.5x31.5 ซม






หลักการทำงานของ HRSG

เชื้อเพลิงก๊าซและถ่านหินถูกเผาเพื่อผลิตก๊าซหุงต้มที่มีอุณหภูมิสูงเพื่อคลายความร้อนก๊าซไอเสียที่มีอุณหภูมิสูงจะเข้าสู่เตาเผาก่อนจากนั้นจึงเข้าสู่อุปกรณ์กู้คืนความร้อนทิ้งของกล่องควันด้านหน้าจากนั้นเข้าสู่หลอดดอกไม้ไฟและในที่สุดก็เข้าสู่อุปกรณ์กู้คืนความร้อนทิ้งของช่องระบายควันด้านหลังก๊าซไอเสียที่มีอุณหภูมิสูงจะกลายเป็นก๊าซไอเสียที่มีอุณหภูมิต่ำและถูกระบายออกสู่ชั้นบรรยากาศโดยผ่านทางปล่องไฟเนื่องจากหม้อต้มความร้อนเหลือทิ้งช่วยเพิ่มอัตราการใช้ความร้อนที่ปล่อยออกมาจากการเผาไหม้เชื้อเพลิงได้อย่างมากจึงช่วยประหยัดพลังงานได้มาก
เครื่องกำเนิดระบบกู้คืนความร้อนที่ทนทานแรงดันสูงหมุนเวียนตามธรรมชาติ 0
พารามิเตอร์ HRSG

กำลังการผลิตสายการผลิตปูนซีเมนต์ t / d 1,000 2500 5,000 10,000
การไหลเข้าของหม้อไอน้ำ Nm3/ ชม เตาเผา (ด้านหน้า) 60000 88000 243000 472000
เตาเผา (หาง) 76000 170000 328000 612000
หม้อไอน้ำอุณหภูมิก๊าซเข้า℃ เตาเผา (ด้านหน้า) 370 360 380 390
เตาเผา (หาง) 360 320 ~ 360 330 330
อัตราการระเหย t / h เตาเผา (ด้านหน้า) 5.8 7.25 24 50
เตาเผา (หาง) 7.5 10 ~ 15.8 20 ~ 24.6 35.5
จัดอันดับแรงดันไอน้ำ Mpa เตาเผา (ด้านหน้า) 1.25 1.25 1.25 1.25
เตาเผา (หาง) 1.25 1.25 1.25 1.25
จัดอันดับอุณหภูมิไอน้ำ & # 8451; เตาเผา (ด้านหน้า) 340 330 350 360
เตาเผา (หาง) 340 300 ~ 340 310 310
โครงสร้างหม้อไอน้ำ เตาเผา (ด้านหน้า) แนวตั้ง แนวตั้ง แนวตั้ง แนวตั้ง
เตาเผา (หาง) แนวตั้ง แนวตั้งและแนวนอน แนวตั้งและแนวนอน Vertic

ข้อมูล HDB

เครื่องกำเนิดระบบกู้คืนความร้อนที่ทนทานแรงดันสูงหมุนเวียนตามธรรมชาติ 1
