สถานที่กำเนิด: | ประเทศจีน |
ชื่อแบรนด์: | HDB |
ได้รับการรับรอง: | SGS,EN,CE,ISO9001 |
หมายเลขรุ่น: | HRSG Heat Recovery Steam Generator |
จำนวนสั่งซื้อขั้นต่ำ: | 1 ชุด |
---|---|
ราคา: | Negotiable |
รายละเอียดการบรรจุ: | บรรจุสมุทร |
เวลาการส่งมอบ: | 30 ~ 50 วัน |
เงื่อนไขการชำระเงิน: | L / C, T / T, Wester N Union |
สามารถในการผลิต: | 500 ตันต่อเดือน |
การใช้: | อุตสาหกรรมอุตสาหกรรมและสถานีไฟฟ้า | ความดัน: | แรงดันต่ำ / ปานกลาง / สูง |
---|---|---|---|
เงื่อนไข: | ใหม่ | น้ำหนัก: | ที่กำหนดเอง |
ชื่อผลิตภัณฑ์: | HRSG ใช้สำหรับ Power Station | การบรรจุ: | การบรรจุทางทะเลของเครื่องกำเนิดไอน้ำการกู้คืนความร้อน HRSG |
แสงสูง: | หม้อไอน้ำกู้คืนความร้อนทิ้งหม้อไอน้ำอุตสาหกรรมและเครื่องกำเนิดไอน้ำกู้คืนความร้อน,industrial boilers and heat recovery steam generators |

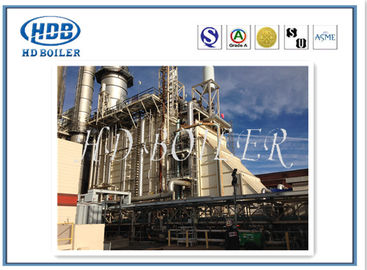

Excellenct ตรวจสอบเครื่องกำเนิดไอน้ำกู้คืนความร้อนที่กำหนดเองสำหรับโรงไฟฟ้า
☞การแนะนำสินค้า
☞ หลักการทำงาน
เชื้อเพลิงก๊าซและถ่านหินถูกเผาเพื่อผลิตก๊าซหุงต้มที่มีอุณหภูมิสูงเพื่อคลายความร้อนก๊าซไอเสียที่มีอุณหภูมิสูงจะเข้าสู่เตาเผาก่อนจากนั้นจึงเข้าสู่อุปกรณ์กู้คืนความร้อนทิ้งของกล่องควันด้านหน้าจากนั้นเข้าสู่หลอดดอกไม้ไฟและในที่สุดก็เข้าสู่อุปกรณ์กู้คืนความร้อนทิ้งของช่องระบายควันด้านหลังก๊าซไอเสียที่มีอุณหภูมิสูงจะกลายเป็นก๊าซไอเสียที่มีอุณหภูมิต่ำและถูกระบายออกสู่ชั้นบรรยากาศโดยผ่านทางปล่องไฟเนื่องจากหม้อต้มความร้อนเหลือทิ้งช่วยเพิ่มอัตราการใช้ความร้อนที่ปล่อยออกมาจากการเผาไหม้เชื้อเพลิงได้อย่างมากจึงช่วยประหยัดพลังงานได้มาก
☞ ลักษณะเฉพาะ
ก๊าซไอเสียที่มีอุณหภูมิสูงที่ปล่อยออกมาจากการเผาไหม้ถ่านหินจะถูกลำเลียงไปยังทางเข้าของหม้อต้มความร้อนทิ้งผ่านปล่องควันจากนั้นไหลผ่านเครื่องทำความร้อนเครื่องระเหยและเครื่องประหยัดพลังงานในที่สุดก็จะถูกระบายออกสู่ชั้นบรรยากาศทางปล่องไฟอุณหภูมิของก๊าซหุงต้มโดยทั่วไปอยู่ที่ 150-180 องศาเซลเซียสความร้อนที่ปล่อยออกมาจากอุณหภูมิของก๊าซไอเสียจะลดลงจากอุณหภูมิสูงไปยังอุณหภูมิของก๊าซหุงต้มเพื่อทำให้เป็นไอน้ำน้ำป้อนหม้อไอน้ำจะเข้าสู่เครื่องประหยัดพลังงานก่อนและน้ำจะดูดซับความร้อนในเครื่องประหยัดพลังงานและทำให้อุณหภูมิอิ่มตัวต่ำกว่าความดันถังเล็กน้อยและเข้าสู่ถังซักหลังจากน้ำที่เข้าสู่ถังผสมกับน้ำอิ่มตัวในถังซักแล้วจะเข้าสู่เครื่องระเหยตามแนวล่างด้านล่างถังเพื่อดูดซับความร้อนและเริ่มผลิตไอน้ำโดยปกติแล้วน้ำเพียงบางส่วนจะกลายเป็นไอดังนั้นส่วนผสมของไอน้ำจึงไหลอยู่ในเครื่องระเหยส่วนผสมของไอน้ำจะออกจากเครื่องระเหยและเข้าสู่ถังด้านบนผ่านอุปกรณ์แยกไอน้ำน้ำตกลงไปในช่องว่างน้ำของถังและเข้าสู่ท่อจากมากไปหาน้อยเพื่อดูดซับความร้อนและผลิตไอน้ำไอเข้าสู่ซูเปอร์ฮีตเตอร์จากส่วนบนของดรัมและดูดซับความร้อนเพื่อเปลี่ยนไออิ่มตัวให้เป็นไอร้อนยวดยิ่งตามขั้นตอนการผลิตไอน้ำสามขั้นตอนมีพื้นผิวทำความร้อนสามแบบ ได้แก่ เครื่องประหยัดเครื่องระเหยและฮีตเตอร์หากไม่จำเป็นต้องใช้ไอน้ำร้อนยวดยิ่งจำเป็นต้องใช้เฉพาะไอน้ำอิ่มตัวเท่านั้นไม่สามารถติดตั้งเครื่องทำความร้อนพิเศษได้เมื่อมีการอุ่นไอน้ำสามารถเพิ่มเครื่องทำความร้อนได้
☞ พารามิเตอร์
กำลังการผลิตสายการผลิตปูนซีเมนต์ t / d | 1,000 | 2500 | 5,000 | 10,000 | |
การไหลเข้าของหม้อไอน้ำ Nm3/ ชม | เตาเผา (ด้านหน้า) | 60000 | 88000 | 243000 | 472000 |
เตาเผา (หาง) | 76000 | 170000 | 328000 | 612000 | |
หม้อไอน้ำอุณหภูมิก๊าซเข้า℃ | เตาเผา (ด้านหน้า) | 370 | 360 | 380 | 390 |
เตาเผา (หาง) | 360 | 320 ~ 360 | 330 | 330 | |
อัตราการระเหย t / h | เตาเผา (ด้านหน้า) | 5.8 | 7.25 | 24 | 50 |
เตาเผา (หาง) | 7.5 | 10 ~ 15.8 | 20 ~ 24.6 | 35.5 | |
จัดอันดับแรงดันไอน้ำ Mpa | เตาเผา (ด้านหน้า) | 1.25 | 1.25 | 1.25 | 1.25 |
เตาเผา (หาง) | 1.25 | 1.25 | 1.25 | 1.25 | |
จัดอันดับอุณหภูมิไอน้ำ & # 8451; | เตาเผา (ด้านหน้า) | 340 | 330 | 350 | 360 |
เตาเผา (หาง) | 340 | 300 ~ 340 | 310 | 310 | |
โครงสร้างหม้อไอน้ำ | เตาเผา (ด้านหน้า) | แนวตั้ง | แนวตั้ง | แนวตั้ง | แนวตั้ง |
เตาเผา (หาง) | แนวตั้ง | แนวตั้งและแนวนอน | แนวตั้งและแนวนอน | เวอร์ติกา |
