สถานที่กำเนิด: | ประเทศจีน |
ชื่อแบรนด์: | HD BOILER |
ได้รับการรับรอง: | ISO9001 , SGS , TUV , ASME , EN |
หมายเลขรุ่น: | แผงผนังกันน้ำ |
จำนวนสั่งซื้อขั้นต่ำ: | 1 ชุด |
---|---|
ราคา: | Negotiable |
รายละเอียดการบรรจุ: | บรรจุสมุทร |
เวลาการส่งมอบ: | 50 วัน |
เงื่อนไขการชำระเงิน: | L / C, T / T, Wester N Union |
สามารถในการผลิต: | 500 ตัน / เดือน |
วัสดุ: | เหล็กกล้าคาร์บอน, โลหะผสม, สแตนเลส | การรักษาพื้นผิว: | ทาสี |
---|---|---|---|
รหัส HS: | 3215960855 | ที่มีจำหน่าย: | การประหยัดพลังงาน |
สี: | สีแดง / สีเทาสีอื่น ๆ | สเปค: | ที่กำหนดเอง |
แสงสูง: | แผงผนังน้ำหม้อไอน้ำท่อน้ำผนังหม้อไอน้ำ,boiler water wall tubes |

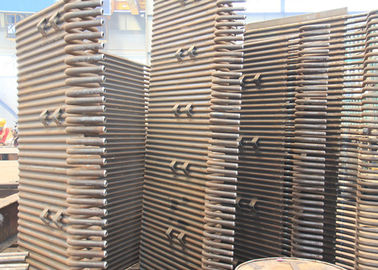

แลกเปลี่ยนความร้อนอะไหล่หม้อไอน้ำผนังท่อสแตนเลส / โลหะผสม
รายละเอียดสินค้า
ผนังระบายความร้อนด้วยน้ำเป็นส่วนทำความร้อนหลักของหม้อไอน้ำเป็นการไหลภายในของน้ำหรือไอน้ำภายนอกความร้อนจากเตาหม้อไอน้ำส่วนใหญ่จะดูดซับความร้อนจากรังสีของผลิตภัณฑ์เผาไหม้ที่อุณหภูมิสูงในเตาเผาซึ่ง ตัวกลางในการทำงานจะเลื่อนขึ้นและถูกทำให้ร้อนเพื่อระเหย
Water Wall Panels ใช้ในหม้อไอน้ำสมัยใหม่เพื่อลดการสูญเสียความร้อนเนื่องจากก๊าซมีลักษณะแน่นและลดต้นทุนฉนวนเราสร้างแผงผนังน้ำโดยใช้เครื่องเชื่อม Fin to Tube อัตโนมัติและ Tube Panel Benders ขนาดใหญ่เพื่อให้ได้รูปทรงที่ต้องการซึ่งสามารถมี Stub Welded to Headers ได้เราจัดหาแผงที่มีช่องเปิดท่อระบายน้ำแบบบูรณาการในแผง
ผนังน้ำหม้อไอน้ำเป็นผนังเมมเบรนที่ทำจากท่อเชื่อมโดยมีหรือไม่มีแถบโลหะคั่นระหว่างผนังเหล่านี้เป็นส่วนหุ้มของห้องเผาไหม้ถ่านหินท่อน้ำผนังเรียกอีกอย่างว่าส่วนระเหยพวกเขามีน้ำส่วนใหญ่อยู่ในรูปของเหลวซึ่งจะค่อยๆระเหยเมื่ออยู่ในหม้อไอน้ำ
ผู้ผลิตหม้อไอน้ำเกรด A ต้นทุนต่ำในการบำรุงรักษาหม้อต้มน้ำผนังเมมเบรนเป็นพื้นผิวความร้อนจากการแผ่รังสีหลักซึ่งจัดอยู่ภายในห้องหม้อไอน้ำและดำเนินการแลกเปลี่ยนความร้อนโดยตรงกับเปลวไฟที่มีอุณหภูมิสูงท่อพาความร้อนเป็นพื้นผิวการพาความร้อนของหม้อไอน้ำซึ่งจัดอยู่ระหว่างเต้าเสียบของห้องหม้อไอน้ำและพื้นผิวความร้อนส่วนท้ายและดำเนินการแลกเปลี่ยนความร้อนโดยตรงกับควันที่มีอุณหภูมิสูงระบบรีไซเคิลน้ำแผงผนังน้ำและท่อพาความร้อนเป็นพื้นผิวความร้อนหลักของหม้อไอน้ำเส้นผ่านศูนย์กลางของท่อสำหรับท่อสเตลของหม้อไอน้ำที่ใช้โดยทั่วไป 6051 ~ 60 มม.
ข้อมูลจำเพาะ
ชื่อ | แผงน้ำเมมเบรน |
วัสดุ | เหล็กกล้าคาร์บอนโลหะผสมสแตนเลส |
ขนาดท่อ | Φ38 - 76 มม. ปรับแต่ง |
มาตรฐาน | ISO, ASME |
รุ่น | ติด |
แอปพลิเคชัน | ติดตั้งได้รอบ ๆ ห้องเผาไหม้หม้อไอน้ำ |
ฟังก์ชั่น
1. ผนังระบายความร้อนด้วยน้ำคือความร้อนที่เปล่งประกายอุณหภูมิสูงที่ดูดซับโดยเปลวไฟในห้องเชื้อเพลิงซึ่งทำให้น้ำที่เข้าสู่ผนังระบายความร้อนด้วยน้ำระเหยเป็นไอน้ำอิ่มตัว
2. ป้องกันผนังเตา.ผนังระบายความร้อนด้วยน้ำถูกวางไว้ทุกด้านเพื่อแยกห้องเผาไหม้ออกจากผนังเตาและป้องกันไม่ให้ผนังเตาเผาไหม้
3. ลดความซับซ้อนของโครงสร้างผนังเตาเพื่อการติดตั้งที่ง่ายและใส่ใจกับเครือข่ายป้องกันแรงเสียดทานและการป้องกันการระเบิดของหม้อไอน้ำ
4. ท่อผนังระบายความร้อนด้วยน้ำสามารถดูดซับความร้อนจากรังสีได้ดีและความเข้มของการระเหยเป็น 4 เท่าของมัดท่อพาความร้อนการเพิ่มท่อผนังระบายความร้อนด้วยน้ำในเตาเผาอย่างเหมาะสมจะช่วยลดจำนวนการพาความร้อนและพื้นผิวความร้อน
หน้าจอระบายความร้อนด้วยน้ำใช้เพื่อแยกความแตกต่างของผนังระบายความร้อนด้วยท่อแสงในช่วงต้นผนังระบายความร้อนด้วยน้ำของหม้อไอน้ำรุ่นแรกเป็นท่อแนวตั้งรอบเตาและผนังระบายความร้อนด้วยน้ำล้อมรอบด้วยผนังเตาหนาท่อระบายความร้อนด้วยน้ำของหม้อไอน้ำปัจจุบันมีครีบทั้งสองด้านและครีบท่อสองอันที่อยู่ติดกันเชื่อมต่อกันเพื่อสร้างหน้าจอระบายความร้อนด้วยน้ำซึ่งกระจายอยู่รอบ ๆ เตา
ข้อดี
1. ปิดผนึกผนังเตาและลดการรั่วไหลของอากาศในห้องเผาไหม้
2. ทำให้เกิดการระบายความร้อนด้วยน้ำเต็มรูปแบบของห้องเผาไหม้ซึ่งจะเป็นประโยชน์ในการป้องกันการก่อตัวของโค้กในกรณีของการเผาไหม้ที่รุนแรงขึ้น
3. ความจุขนาดเล็กของการจัดเก็บความร้อนความร้อนอย่างรวดเร็วของห้องเผาไหม้และการระบายความร้อนอย่างรวดเร็วสามารถลดระยะเวลาในการระบายความร้อนของหม้อไอน้ำเริ่มและหยุดได้
4. ควรใช้ผนังเตาท่อซึ่งช่วยลดภาระของโครงหม้อไอน้ำได้มากและสะดวกในการระงับ
5. เมื่อเทียบกับหลอดออปติคอลความสามารถในการดูดซับความร้อนของหลอดจะดีขึ้น
6. ระดับก่อนการรวมกันของส่วนประกอบหม้อไอน้ำได้รับการปรับปรุงซึ่งสะดวกและลดภาระงานในการติดตั้ง
ควบคุมคุณภาพ
1. พื้นที่ก่อสร้าง 200,000 ตร.ม.
2. วิศวกร 150 คน
3. ช่างเชื่อม 600 รหัส
4. ผู้ตรวจสอบใบอนุญาต 60 คน (อาจารย์ NDT ระดับ III)
5. ใบอนุญาต Class-A สำหรับการออกแบบและผลิตหม้อไอน้ำ
6. ระบบคุณภาพ ISO 9001: 2008
7. ใบรับรอง ASME ของหม้อไอน้ำไฟฟ้า
8. การอนุญาตตราประทับ ASME 'S', 'U' และ NB
