สถานที่กำเนิด: | Zhangjiagang มณฑลเจียงซูประเทศจีน |
ชื่อแบรนด์: | HD Boiler |
ได้รับการรับรอง: | ISO9001/SGS/TUV/ASME/EN |
หมายเลขรุ่น: | กำแพงน้ำเมมเบรน |
จำนวนสั่งซื้อขั้นต่ำ: | 1 ชุด |
---|---|
ราคา: | Negotiable |
รายละเอียดการบรรจุ: | บรรจุสมุทร |
เวลาการส่งมอบ: | 30 วัน |
เงื่อนไขการชำระเงิน: | L / C, T / T, Wester N Union |
สามารถในการผลิต: | 500 ตัน / เดือน |
สภาพ: | ใหม่ | โครงสร้าง: | ท่อดับเพลิง/น้ำ |
---|---|---|---|
เชื้อเพลิง: | ถ่านหิน / แก๊ส / ถ่านหิน / น้ำร้อน | แบบอย่าง: | ส่วนหม้อไอน้ำ |
ความดัน: | แรงดันต่ำ/สูง | ช่วงการใช้งาน: | ยูทิลิตี้/อุตสาหกรรม/สถานีไฟฟ้า |
ระดับการผลิต: | มาตรฐาน ASME | การรักษาพื้นผิว: | ทาสี |
แสงสูง: | แผงผนังน้ำหม้อไอน้ำท่อน้ำผนังหม้อไอน้ำ,boiler water wall tubes |

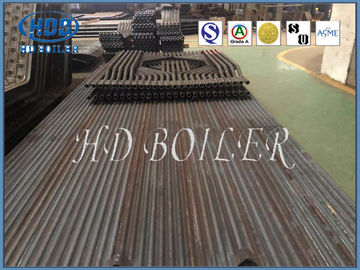

การถ่ายเทความร้อนแผงผนังกั้นน้ำอุตสาหกรรม / โรงไฟฟ้าที่ใช้
แนะนำผลิตภัณฑ์
แผ่นผนังกั้นน้ำ Studderd หรือที่เรียกว่าผนังกั้นน้ำชนิดมีหนาม เป็นเหล็กกลมที่มีความยาวรอยเชื่อมบนพื้นผิวท่อเรียบตามความต้องการ ใช้พินเพื่อให้สามารถติดแน่นบนผิวเคลือบทนไฟผนังระบายความร้อนด้วยน้ำ เกี่ยวกับการขึ้นรูป ปกป้องสายพานเผาไหม้, บ่อตะกรันเตาหลอมเหลวเหลวและส่วนตะกรันหลอมและถังไซโคลนไซโคลนบาร์เรล ผนังระบายความร้อนด้วยน้ำของท่อเกลียวในเป็นท่อที่มีร่องเกลียวเดียวหรือหลายร่องที่ตัดออกที่ผนังด้านในของท่อ ท่อเกลียวในใช้ในพื้นที่โหลดความร้อนสูงหรือส่วนท่อผนังน้ำที่มีอัตราการกลายเป็นไอสูงในเตาเผาของหม้อไอน้ำหมุนเวียนตามธรรมชาติสำหรับหม้อไอน้ำ dc และหม้อไอน้ำหมุนเวียนพารามิเตอร์ subcritical เมื่อสื่อการทำงานไหลในท่อเกลียวด้านในแข็งแรง เกิดการรบกวนซึ่งทำให้แรงดันน้ำในส่วนผสมโซดากับผนังท่อและทำให้ฟองออกจากพื้นผิวผนังถูกน้ำพัดพาไปจึงทำให้เกิดเขื่อนริ้วรอยการก่อตัวของฟิล์มไอป้องกันการเสื่อมสภาพของการถ่ายเทความร้อนเดือดและลดอุณหภูมิของผนังท่อผนังระบายความร้อนด้วยน้ำ
ผนังน้ำเปิดรับแสงสองด้านหมายถึงผนังน้ำที่จัดเรียงตามความสูงของเตาในพื้นที่ห้องเตาหลอมเพื่อดูดซับความร้อนจากทั้งสองด้านใช้ในหม้อไอน้ำความจุขนาดใหญ่วัสดุผนังน้ำโดยทั่วไปเป็นเหล็กกล้าคาร์บอนส่วนหนึ่งของแรงดันหม้อไอน้ำที่สูงกว่า 14 mpa ทำจากโลหะผสมเหล็ก เส้นผ่านศูนย์กลางของท่อ: หม้อไอน้ำหมุนเวียนตามธรรมชาติโดยทั่วไปใช้ 51 ~ 83 มม. หม้อไอน้ำหมุนเวียนแบบบังคับหลายตัวและหม้อไอน้ำ DC มักใช้ 22 ~ 60 มม. ผนังน้ำของหม้อไอน้ำดีซีไม่จำเป็นต้องเป็นแนวตั้งเหมือนใน หม้อไอน้ำหมุนเวียนตามธรรมชาติ แต่ยังสามารถล้อมรอบในแนวนอนหรือในรูปแบบอื่น ๆ เมื่อพารามิเตอร์สูงโดยเฉพาะอย่างยิ่งในหม้อไอน้ำกระแสตรงเพื่อป้องกันการเสื่อมสภาพของการถ่ายเทความร้อนในพื้นที่โหลดความร้อนสูงของเตาเผาท่อเกลียวภายในหรือสปอยเลอร์คือ มักใช้ในท่อ
ข้อดี
(l) ตรวจสอบการปิดผนึกของผนังเตาหลอมและลดการรั่วไหลของอากาศในห้องเผาไหม้
(2) ตระหนักถึงการระบายความร้อนด้วยน้ำอย่างเต็มรูปแบบในห้องเผาไหม้ซึ่งเอื้อต่อการป้องกันโค้กภายใต้สภาวะการเผาไหม้ที่เข้มข้น
(3) ความจุความร้อนต่ำ ความร้อนและความเย็นอย่างรวดเร็วของห้องเผาไหม้ ซึ่งสามารถย่นระยะเวลาการทำความเย็นของการเริ่มและหยุดหม้อไอน้ำ
(4) เหมาะสำหรับใช้ผนังเตาวางท่อซึ่งช่วยลดภาระของโครงหม้อไอน้ำได้อย่างมากและอำนวยความสะดวกในการระงับ
(5) เมื่อเทียบกับท่อแสง ความสามารถในการดูดซับความร้อนของท่อจะดีขึ้น
(6) ปรับปรุงระดับก่อนการประกอบของส่วนประกอบหม้อไอน้ำ อำนวยความสะดวกและลดภาระงานในการติดตั้ง
รายละเอียด
ชื่อ | แผงกั้นน้ำ |
วัสดุ | เหล็กกล้าคาร์บอน โลหะผสม เหล็กกล้าไร้สนิม |
ขนาดท่อ | Φ38 - 76 มม. หรือตามต้องการ |
มาตรฐาน | ISO , ASME |
แบบอย่าง | Studded |
แอปพลิเคชัน | ติดตั้งได้รอบๆ ห้องเผาไหม้ของหม้อไอน้ำ |
คุณสมบัติ
1. รายงานการคำนวณความแข็งแรงพร้อมข้อมูลวัสดุที่ใช้
2. รายงาน NDT 100% (การตรวจสอบแบบไม่ทำลาย) ของแผ่นเหล็กท่อและแท่งเชื่อม
3. รายงานการตรวจสอบ X-ray 100% (ตะเข็บเชื่อม): เพื่อให้แน่ใจว่าคุณภาพของหม้อไอน้ำทั้งหมด
4. รายงานการทดสอบไฮดรอลิก: ตรวจสอบแรงดันการทำงานมาตรฐานและความปลอดภัย
การตรวจสอบ
1. รายงานการคำนวณความแข็งแรงพร้อมข้อมูลวัสดุที่ใช้
2. รายงาน NDT 100% (การตรวจสอบแบบไม่ทำลาย) ของแผ่นเหล็กท่อและแท่งเชื่อม
3. รายงานการตรวจสอบ X-ray 100% (ตะเข็บเชื่อม): เพื่อให้แน่ใจว่าคุณภาพของหม้อไอน้ำทั้งหมด
4. รายงานการทดสอบไฮดรอลิก: ตรวจสอบแรงดันการทำงานมาตรฐานและความปลอดภัย
