| สถานที่กำเนิด: | ประเทศจีน |
| ชื่อแบรนด์: | HD BOILER |
| ได้รับการรับรอง: | ISO9001 , SGS , TUV , ASME , EN |
| หมายเลขรุ่น: | Economizer |
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ตั้ง / ชุด 10 ตัน |
|---|---|
| ราคา: | Negotiable |
| รายละเอียดการบรรจุ: | บรรจุสมุทร |
| เวลาการส่งมอบ: | 30 วัน |
| เงื่อนไขการชำระเงิน: | Wester N Union, L / C, T / T |
| สามารถในการผลิต: | 500 ตันต่อเดือน |
| วัสดุ: | เหล็กกล้าคาร์บอน | พิมพ์: | ส่วนหม้อไอน้ำ |
|---|---|---|---|
| โครงสร้าง: | ท่อดับเพลิง / น้ำ | เชื้อเพลิง: | ถ่านหิน / แก๊ส / น้ำมันเป็นเชื้อเพลิง, น้ำร้อน |
| แลกเปลี่ยนความร้อน: | หลอดครีบ | ช่วงของการใช้งาน: | สถานีพลังงานอุตสาหกรรม |
| เงื่อนไข: | ใหม่ | สเปค: | ที่กำหนดเอง |
| แสงสูง: | เครื่องประหยัดพลังงานสำหรับหม้อไอน้ำ,economizer for boiler |
||

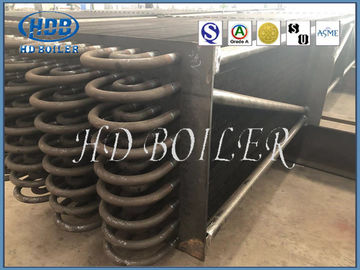

สถานีไฟฟ้าอุตสาหกรรม Boiler Economizer Heat Exchange Fin Tube มาตรฐาน ASME
แนะนำผลิตภัณฑ์
HDB เกรด A หม้อไอน้ำอุตสาหกรรมเกลียวครีบหลอดประหยัดเป็นเครื่องแลกเปลี่ยนความร้อนที่ใช้ในการจับก๊าซปล่องไฟร้อนของหม้อไอน้ำ "ความร้อนที่สูญเสียหรือตกค้าง" เครื่องประหยัดหลอดครีบเกลียวราคาถูกและละเอียดมักจะถ่ายเทความร้อนเหลือทิ้งไปยังน้ำป้อนหม้อไอน้ำหรือส่งคืนห่วงน้ำ แต่ สามารถใช้เพื่อให้ความร้อนแก่น้ำในครัวเรือนหรือของเหลวในกระบวนการผลิตอื่นๆ
การดักจับความร้อนที่ปกติแล้วสูญเสียไปสามารถลดความต้องการเชื้อเพลิงโดยรวมของหม้อไอน้ำได้ การใช้เชื้อเพลิงที่น้อยลงเท่ากับเงินที่น้อยลงและการปล่อยมลพิษน้อยลง เนื่องจากปัจจุบันหม้อไอน้ำทำงานที่ประสิทธิภาพสูงขึ้น ซึ่งเป็นไปได้เนื่องจากระบบป้อนหม้อไอน้ำหรือน้ำที่จ่ายกลับได้รับความร้อนจากเครื่องประหยัด ดังนั้น วงจรความร้อนหลักของหม้อไอน้ำไม่จำเป็นต้องให้ความร้อนเพียงพอในการผลิตไอน้ำหรือน้ำร้อนที่กำหนด
อีกครั้งที่การประหยัดเชื้อเพลิงเป็นผลตามมา เครื่องประหยัดหม้อไอน้ำแบบท่อเกลียวครีบช่วยปรับปรุงประสิทธิภาพของหม้อไอน้ำโดยการดึงความร้อนจากก๊าซไอเสียที่ปล่อยออกมาจากหม้อไอน้ำ
องค์ประกอบของวัสดุ
ทำจากท่อครีบเกลียว ส่วนหัวขาเข้า ส่วนหัวทางออก ข้อศอก และวัสดุรองรับอื่นๆ
การจัดโครงสร้าง
หลอดครีบเกลียวมีการจัดเรียงแบบอินไลน์หรือแบบเซ น้ำในท่อ
ข้อมูลจำเพาะ
| คำอธิบาย | เครื่องประหยัดหม้อไอน้ำ |
| วัสดุ | เหล็กกล้าอัลลอย เหล็กกล้าคาร์บอน SA210C , SA213T22 เป็นต้น |
| มาตรฐานวัสดุ | ASTM, EN หรือ ISO เป็นต้น |
| มิติ | การปรับแต่ง |
| น้ำหนัก |
ขั้นต่ำ: 10 ตัน สูงสุด:1000 ตัน |
| กระบวนการถลุง: | EF+LF + VD |
| กระบวนการ | วัสดุ→ลิ่ม→การรีดร้อน/เย็น→การอบชุบด้วยความร้อน (การทำให้เป็นมาตรฐาน + การแบ่งเบาบรรเทา) →การตรวจสอบ→การตัดเฉือนหยาบ→ UT →การอบชุบด้วยความร้อนครั้งที่ 2 →การกลึงสำเร็จ→การตรวจสอบ |
| มาตรฐาน UT | ASTM A388 หรือ EN10228 เป็นต้น |
ข้อกำหนดทางเทคนิค
โครงสร้างวัสดุ
ประกอบด้วยท่อครีบก้นหอย ส่วนหัวของทางเข้าและทางออก โค้งงอ โครง และอุปกรณ์เสริมอื่นๆ
การจัดโครงสร้าง
เรียงเป็นแถว / ถูกเซ
การทำงาน
1.Economizer เป็นระบบสร้างไอน้ำเหมือนกับหม้อไอน้ำเมื่อก๊าซไอเสียไหลออกจากกระบอกสูบเครื่องยนต์ผ่านวาล์วไอเสีย จะไปที่หม้อไอน้ำเพื่อสร้างไอน้ำโดยการให้ความร้อนน้ำ
2. หลังจากก๊าซเหล่านั้น มันจะผ่านเครื่องประหยัด อุณหภูมิก๊าซไอเสียที่เหลือจะถูกทำให้ร้อนในน้ำในตัวประหยัดมันช่วยในการผลิตไอน้ำและเป็นการเพิ่มประสิทธิภาพและประหยัดการใช้เชื้อเพลิง
3. เครื่องประหยัดใช้ความร้อนเหลือทิ้งจากไอเสียของหม้อไอน้ำ มิฉะนั้นจะสูญเสียบรรยากาศไปยัง (ในกรณีส่วนใหญ่) อุ่นน้ำป้อนเข้าในหม้อไอน้ำ วิธีนี้จะช่วยปรับปรุงประสิทธิภาพของหม้อไอน้ำและลดต้นทุนเชื้อเพลิง
เกณฑ์การผลิตและการยอมรับ
| · | JB/T6512 "หม้อไอน้ำที่มีเงื่อนไขเทคโนโลยีการผลิตท่อครีบเกลียวเชื่อมความถี่สูง" |
| · | HG/T3181 "หลอดครีบเกลียวเชื่อมความต้านทานความถี่สูง" |
| · | JB/T6511 "เงื่อนไขการทดสอบหลอดครีบเกลียว" |
| · | JB1611 "เงื่อนไขการประกอบแผงคอท่อหม้อน้ำ" |
| · | JB/T1612 "สภาวะกดดันของหม้อไอน้ำ" |
| · | JB16I3 "เงื่อนไขการเชื่อมชิ้นส่วนแรงดันหม้อไอน้ำ" |
ทดสอบ
| 1 | เครื่องดัดโค้ง 'U' รุ่นล่าสุดใช้สำหรับดัดท่อเย็นที่มีความแม่นยำ |
| 2 | ทำการดัดสำหรับเครื่องแลกเปลี่ยนความร้อน คอนเดนเซอร์ เครื่องประหยัด ท่อหม้อน้ำใน Stainless Steel Seamless และรอยทุกชนิด |
| 3 | ต่อจากหลอดดัดตัว 'U' จะได้รับการทดสอบด้วยพลังน้ำและบรรเทาความเครียดได้หากมีการร้องขอ |
| 4 | นอกจากนี้ยังมีการเตรียมชิ้นงานจำลองสำหรับกำหนดการลดความหนาในส่วนโค้งงอ |
| 5 | การทดสอบการซึมผ่านของสีย้อมในส่วนโค้งนั้นเสร็จสิ้นเพื่อตรวจหารอยร้าว ตำหนิ หรือข้อบกพร่องใดๆ |
| 6 | มีการบรรจุหีบห่อพิเศษเพื่อป้องกันความเสียหายระหว่างการขนส่ง |
