อุปกรณ์แลกเปลี่ยนความร้อน Boiler Auxiliaries Superheater Coils สำหรับโรงงานสาธารณูปโภค / โรงไฟฟ้า

อุปกรณ์แลกเปลี่ยนความร้อน Superheater Boiler Auxiliaries สำหรับโรงงานสาธารณูปโภค / โรงไฟฟ้าประสิทธิภาพมาตรฐาน ASME

แนะนำผลิตภัณฑ์

Superheater เป็นส่วนหนึ่งของหม้อไอน้ำที่ให้ความร้อนกับไอน้ำจากอุณหภูมิอิ่มตัวไปจนถึงอุณหภูมิที่ร้อนเกินไปเรียกอีกอย่างว่าซูเปอร์ฮีตเตอร์ไอน้ำSuperheater สามารถแบ่งออกเป็นประเภทการหมุนเวียนประเภทเรเดียลและกึ่งเรเดียลตามโหมดการถ่ายเทความร้อนตามลักษณะของโครงสร้างสามารถแบ่งออกเป็นประเภทท่อคดเคี้ยวประเภทหน้าจอประเภทผนังและประเภทผนังประกอบด้วยท่อคู่ขนานและท่อร่วมทางเข้าและทางออก

ฟังก์ชั่นและคุณสมบัติของผลิตภัณฑ์

HDB ฮีตเตอร์ไอน้ำที่มีประสิทธิภาพความร้อนสูงสำหรับหม้อไอน้ำที่ใช้ถ่านหิน
สเปค:
ซูเปอร์ฮีตเตอร์เป็นชิ้นส่วนหม้อไอน้ำที่สำคัญที่สุดชิ้นหนึ่งที่ช่วยเพิ่มประสิทธิภาพการระบายความร้อนหม้อไอน้ำอุณหภูมิสูง Radiant Super Heater มักจะใช้กับหม้อไอน้ำของโรงไฟฟ้าแรงดันสูง


ในหม้อไอน้ำบทบาทของเครื่องทำความร้อนแบบซุปเปอร์คือการให้ความร้อนกับไอน้ำอิ่มตัวที่อุณหภูมิหนึ่งของไอน้ำร้อนยวดยิ่งเพื่อเพิ่มประสิทธิภาพของโรงไฟฟ้าRepeater ช่วยเพิ่มประสิทธิภาพวงจรโรงไฟฟ้าพลังความร้อน

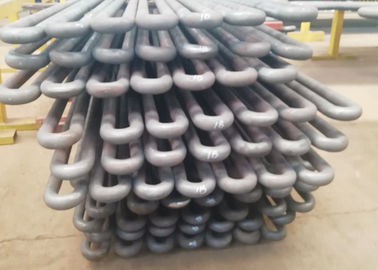

Steam Super heater Coils: ขดลวด Super heater ใช้ในหม้อไอน้ำเพื่อสร้างไอน้ำอิ่มตัวขดลวดซูเปอร์ฮีตเตอร์ใช้เป็นพิเศษในโรงไฟฟ้าหม้อไอน้ำเราผลิตขดลวดซูเปอร์ฮีตเตอร์ในเหล็กอัลลอยเกรดต่างๆและในท่อเหล็กที่มีคราบน้อยโดยมีหรือไม่มีส่วนรองรับและส่วนหัวตามรูปวาดของลูกค้า

การเปลี่ยนแปลงสภาพการทำงานของหม้อไอน้ำเช่นระดับโหลดการเปลี่ยนเชื้อเพลิงการเปลี่ยนสภาพการเผาไหม้ ฯลฯ ล้วนมีผลกระทบต่ออุณหภูมิของไอน้ำของท่อระบายความร้อนสูงดังนั้นในหม้อไอน้ำของสถานีไฟฟ้าจึงมีวิธีการปรับอุณหภูมิไอน้ำของหม้อไอน้ำเพื่อให้มีความเสถียรที่ ค่าที่ระบุวิธีการที่ใช้ทั่วไป ได้แก่ :

(1) ด้วยเครื่องฉีดน้ำหรือตัวลดอุณหภูมิพื้นผิวปรับอุณหภูมิไอน้ำโดยตรง

(2) ด้วยเตาแกว่งเพื่อเปลี่ยนอุณหภูมิของควันเต้าเสียบของเตาเผา

(3) ด้วยการปรับการหมุนเวียนควันการดูดซับความร้อนซูเปอร์ฮีตเตอร์เมื่อโหลดหม้อไอน้ำเพิ่มขึ้นค่าอุณหภูมิที่เพิ่มขึ้นของไอน้ำเข้าและทางออกของฮีตเตอร์ไหลจะเพิ่มขึ้นในขณะที่ค่าอุณหภูมิที่เพิ่มขึ้นของซูเปอร์ฮีตเตอร์แบบกระจายจะลดลง

หากซูเปอร์ฮีตเตอร์แบบพาความร้อนซูเปอร์ฮีตเตอร์แบบกระจายและซูเปอร์ฮีตเตอร์กึ่งรังสีถูกรวมเข้าด้วยกันและกำหนดค่าอย่างเหมาะสมอุณหภูมิของไอน้ำออกจะเปลี่ยนแปลงน้อยลงเมื่อโหลดและเงื่อนไขการเผาไหม้เปลี่ยนไปการดูดซับความร้อนและอัตราการไหลของไอน้ำของท่อคู่ขนานในสแต็กซูเปอร์ฮีตเตอร์ แตกต่างกันในการทำงานเพื่อหลีกเลี่ยงอุณหภูมิที่สูงเกินไปในแต่ละท่อซูเปอร์ฮีตเตอร์จะถูกแบ่งออกเป็นกลุ่มท่อหลายกลุ่มในหม้อไอน้ำขนาดใหญ่ไอน้ำของแต่ละกลุ่มท่อจะถูกผสมกับกล่องเก็บของนอกเตาเผาและท่อนำไอน้ำถูกใช้เพื่อทำการขนย้ายแต่ละกลุ่มท่อเพื่อหลีกเลี่ยงความแตกต่างของอุณหภูมิที่มากเกินไประหว่างแต่ละท่อ

ประเภทสินค้า:

1. Radiant super heater: เป็นซูเปอร์ฮีตเตอร์รุ่นแรกสุดและตั้งอยู่ด้านบนหรือด้านหลังของท่อน้ำเพื่อป้องกันพวกมันจากเปลวไฟหรือไฟโดยตรง
พารามิเตอร์ที่เพิ่มการพาความร้อน


ก.การเพิ่มการไหลของเชื้อเพลิงและอากาศ (การไหลของก๊าซเผาไหม้)
ข.การเพิ่มอัตราการไหลของไอน้ำ


การแผ่รังสีส่วนใหญ่ขึ้นอยู่กับอุณหภูมิของเปลวไฟเมื่ออัตราการไหลของไอน้ำเพิ่มขึ้นอุณหภูมิทางออกจะต่ำลง
Radiant super heater
พวกเขาวางไว้สัมผัสกับแหล่งความร้อนซึ่งต้องการการปรับปรุงอุณหภูมิของโลหะ


เครื่องทำความร้อนและเครื่องทำความร้อนขนาดใหญ่แบบ Radiant และ Convetive ใช้สำหรับไอน้ำที่มีอุณหภูมิสูง
อุปกรณ์เสริมของฮีตเตอร์ซุปเปอร์ฮีตเตอร์ไอน้ำอุณหภูมิสูงในหม้อไอน้ำ


ประกอบด้วยท่อคล้ายงู (เหล็กกล้าคาร์บอนเหล็กอัลลอยด์หรือเหล็กทนความร้อน ฯลฯ ) และกล่องเก็บของและวัสดุรองรับอื่น ๆโดยทั่วไปหลอดจะมีφ32, φ38, φ42หรือข้อกำหนดประเภทอื่น ๆ ตามความต้องการของผู้ใช้แยกกัน


เครื่องทำความร้อน
พวกเขามีสติพอ ๆ กับเครื่องทำความร้อนระดับสูง แต่เนื่องจากอุณหภูมิทางออกน้อยกว่าเครื่องทำความร้อนพิเศษเล็กน้อยและความดันของพวกเขาน้อยกว่าเครื่องทำความร้อนแบบซุปเปอร์ 20% -25% พวกเขาจึงสามารถทนต่อโลหะผสมที่มีคุณภาพน้อยกว่าได้


ใบสมัคร:
เครื่องทำความร้อนแบบไอน้ำประกอบด้วยขดลวดหนาแน่นและวางอยู่ในปล่องควันภายใต้อุณหภูมิ450ºC-1000ºC
สำหรับหม้อไอน้ำของโรงไฟฟ้าที่มีกำลังการผลิตมากกว่า 10Mpa มักจะใช้ซุปเปอร์ฮีตเตอร์แบบแท่นและขด

รายละเอียด

การประชุมเชิงปฏิบัติการ

HD Boiler นำเสนอสิ่งอำนวยความสะดวกที่ดีที่สุดในระดับเดียวกัน ได้แก่

• พื้นที่การผลิต 200,000 ตร.ม.
• วิศวกร 150 คน
• ช่างเชื่อมที่มีรหัส 600 ตัว
• ผู้ตรวจสอบที่ได้รับอนุญาต 60 คน (รวมถึงผู้สอนระดับ NDT-lll)
• เกรดเอใบอนุญาตสำหรับการออกแบบและผลิตหม้อไอน้ำ (ออกโดยหน่วยงานกำกับดูแลและตรวจสอบคุณภาพของรัฐ)
• ISO 90001: 2008 ระบบคุณภาพ
• กับฉัน ใบรับรองหม้อไอน้ำยูทิลิตี้
• ASME'S ',' U ' และ NB การอนุมัติตราประทับ
